材料指南

C17200、C17500 與 C17510 鈹銅沖壓
用於 OEM 零件

Layana 支援 C17200 沖壓、C17500 鈹銅沖壓、C17510 沖壓接點與 CuCoBe 零件，服務需要彈力、導電性、疲勞壽命、模具支援、DFM、檢驗與生產管制的一站式 OEM 專案。

Layana 生產的鈹銅連續模沖壓零件
導覽 跳至章節
工程背景

OEM BeCu 沖壓零件的客製化鈹銅沖壓

Layana 為需要緊湊彈片幾何、穩定接觸力、導電性、耐腐蝕性與可重複量產品質的 OEM 團隊製造鈹銅沖壓件。常見需求包括 BeCu 沖壓零件、鈹銅彈片接點、鈹銅端子、EMI 屏蔽彈片、電池連接器、開關零件與高循環連接器零件。

鈹銅常寫作 BeCu，適用於沖壓件必須像彈簧一樣工作，同時還要導電、耐腐蝕並在反覆循環後保持穩定幾何的情況。黃銅、磷青銅、不鏽鋼或純銅各自可以解決部分問題；當設計同時需要多種性能時，BeCu 特別有價值。

Layana 從早期 DFM 審查開始支援客戶，涵蓋 沖壓模具 開發、 連續模沖壓檢驗規劃與生產管制，皆由台灣鹿港製造基地提供。針對鈹銅專案，我們特別關注合金與調質選擇、晶粒方向、回彈、毛邊方向、電鍍相容性與包裝保護。

本指南提供給採購、工程與品質團隊，協助尋找能在圖面發行或詢價前支援 C17200 沖壓、C17500 鈹銅沖壓、C17510 沖壓接點與 CuCoBe 類零件的客製化鈹銅沖壓製造商。

鈹銅沖壓用於需要彈力、抗疲勞、導電性、耐腐蝕性與尺寸穩定性的精密零件。常見應用包括彈片接點、端子、EMI 屏蔽彈片、電池連接器、開關零件與高循環連接器零件。Layana 透過 DFM、沖壓模具開發、連續模沖壓、檢驗規劃與生產管制支援 BeCu 專案。

鈹銅沖壓件快速合金比較

合金 最適合 主要優勢 取捨
C17200合金 25 彈片接點、夾片、EMI 彈片與微型連接器特徵。 在常見鈹銅沖壓選項中具有最高強度。 導電性低於 C17500 與 C17510 家族。
C17500合金 3 電源接點、載流零件與導電連接器特徵。 適合 C17500 鈹銅沖壓專案的較高導電性。 峰值強度低於 C17200。
C17510合金 10 熱敏感電氣零件與 C17510 沖壓接點。 強度、電導率與熱導率的良好平衡。 必須確認調質、規格與成形路徑。
CuCoBe含鈷家族 服務條件嚴苛的熱與電氣零件。 特定規格下的熱強度與導電行為。 必須確認確切牌號、供應商標準與法規文件。
重點摘要

BeCu 合金選擇背後的實務決策

  • C17200，合金 25，是常見的高強度選項。 當彈力、接觸壓力、疲勞壽命與硬度比最高導電性更重要時使用。於特定調質與受控加工下，抗拉強度可接近 1,510 MPa，但最終數值需依材料證明與要求調質確認。
  • C17500，合金 3，提供高於高強度 BeCu 的導電性。 它更適合電源連接器、載流接點，以及需要在保持有效機械強度的同時控制熱與壓降的應用。
  • C17510，合金 10，平衡導電性與強度。 它常用於需平衡熱導率、尺寸穩定性與中高強度的熱敏感或較高電流零件。
  • CuCoBe 與含鈷 BeCu 家族可改善熱強度與導電行為。 這些材料可支援嚴苛的電氣與熱應用，但在做出模具決策前，必須確認確切 UNS 牌號、規格、調質與表面狀態。
  • 成品 BeCu 料帶在沖壓中通常穩定，但粉塵與煙霧需要管制。 連續模沖壓不同於研磨或焊接。任何會產生可吸入粉塵或煙霧的製程，都必須遵循供應商 SDS、通風要求、PPE 規定與當地法規。
合金選擇

C17200、C17500 與 C17510 鈹銅家族指南

請將這些卡片作為初步選擇指南。最終決策仍應依圖面、工作環境、要求調質、供應商資料表與功能測試計畫確認。

合金 25 C17200 - 高強度鈹銅 強度

C17200 是最知名的高強度 BeCu 等級。適用於在緊湊空間中必須提供彈力、可重複接觸壓力、抗疲勞與耐磨性的微小沖壓特徵。

強度在常見 BeCu 選項中最高；特定調質可接近 1,510 MPa 抗拉強度。 導電性低於 C17500/C17510；當機械性能優先時通常可接受。 最適合彈片接點、夾片、微型端子、EMI 彈片、開關與高循環連接器零件。
合金 3 C17500 - 用於電源接點的導電 BeCu 導電性

當設計需要比高強度 BeCu 更好的電與熱導率，同時又要比純銅更高的強度時，C17500 很有用。它常用於較大電流路徑或必須管理熱的零件。

強度相較 C17200 屬中等，但仍強於許多高導電銅材選項。 導電性明顯高於高強度 BeCu，有助於降低電阻與熱累積。 最適合電源連接器、載流接點、電阻焊零件與導電彈性特徵。
合金 10 C17510 - 熱與電性能平衡 熱

當熱傳與導電性必須維持較高，同時零件仍需比純銅更好的機械強度時，C17510 常被使用。它是熱敏感或較高電流組件的有力候選。

強度在許多規格中具備良好強度，導電性優於 C17200。 導電性適合暴露於熱或電流負載零件的高電與熱導率。 最適合電力電子接點、熱敏感端子、連接器彈片與熱管理零件。
CuCoBe 含鈷鈹銅家族 特殊用途

CuCoBe 描述可能指用於導電性、熱強度與更穩定表面行為的含鈷鈹銅家族。由於命名依供應商而異，報價或製作模具前必須確認確切 UNS 牌號與採購規格。

強度設計用於較高熱或電負載下仍具有效強度。 導電性在特定等級中具高導電性並提升抗熱軟化能力。 最適合導電模具、熱零件、高要求接點，以及需控制表面氧化的應用。

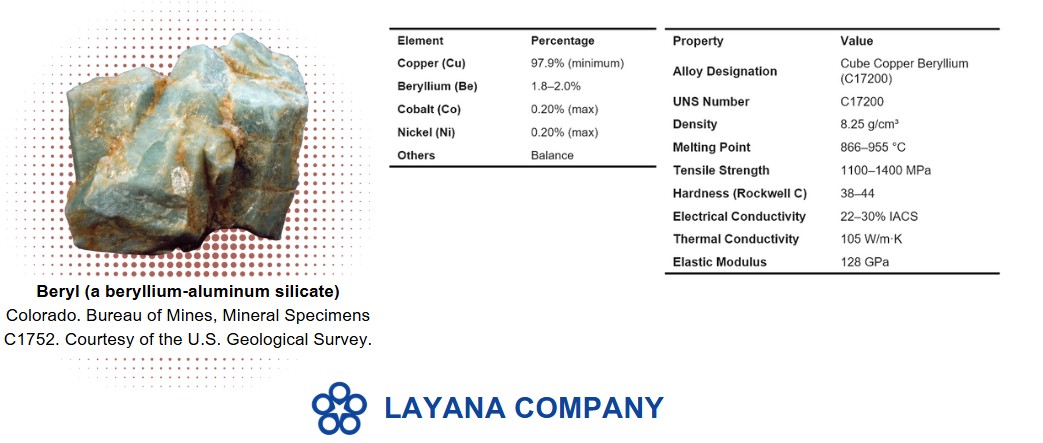

鈹銅合金選擇概覽
規格

將合金選擇轉化為可製造圖面

材料家族選定後，下一個風險通常不是合金名稱本身，而是調質、成形方向、表面狀態、功能測試與文件細節不足。此檢查表是材料選擇與穩定連續模製程之間的橋樑。

圖面或 RFQ 項目 需定義內容 重要原因 Layana 審查重點
材料標註UNS 牌號 + 調質 指定確切 UNS 牌號、調質、厚度範圍、供應商標準與證明要求。 僅標註 BeCu 對採購、檢驗、彈性性能與合規審查而言過於模糊。 在模具設計與報價假設固定前，確認可取得的料卷狀態。
晶粒方向折彎與彈性特徵 在圖面標示關鍵折彎、彈臂、接觸梁與偏好的晶粒方向。 橫向或沿晶粒方向成形會改變裂紋風險、回彈與最終力值。 製作模具前審查料帶排樣、carrier 設計、折彎半徑與回彈補償。
邊緣狀態毛邊側 + 接觸區 定義毛邊方向、去毛邊限制、壓印區，以及任何無毛邊或接觸敏感表面。 小毛邊可能影響插入力、配合磨耗、介電間距或接觸可靠性。 依功能表面規劃沖頭方向、檢驗方法與包裝方向。
熱處理製程時效或成形後控制 釐清料帶是否以時效硬化狀態供應，或是否需要成形後熱處理。 強度、導電性、彈力與尺寸穩定性取決於材料狀態。 使成形順序、尺寸檢驗與功能測試符合最終狀態。
表面處理電鍍與接觸電阻 定義電鍍材料、厚度、遮蔽區、焊接性、腐蝕目標與接觸電阻限制。 電鍍可改善性能，但也會改變厚度、接觸行為與製程路徑。 檢查電鍍窗口、公差累積、附著風險與電鍍後處理。
功能驗證不只尺寸 列出零件必須通過的力、行程、電阻、疲勞週期、溫度與組裝測試。 尺寸正確的彈片接點若未量測功能要求，仍可能失效。 依真實組裝需求建立檢驗與製程控制點。

本節刻意安排於合金指南之後。指南協助選擇材料家族；此檢查表協助將選擇轉化為圖面、RFQ 與生產管制計畫。

沖壓注意事項

用於量產就緒 OEM 零件的鈹銅連續模沖壓

BeCu 沖壓件很少只靠材料選擇就能成功。穩定量產取決於料帶的規格、送料、成形、檢驗、電鍍與包裝方式。對彈性零件而言，晶粒方向與折彎方向可能改變成形後的真實行為。

Layana 在量產放行前審查最小折彎半徑、孔邊距、毛邊方向、壓印區、接觸區、連續 carrier 設計、電鍍遮蔽要求與功能量測點。這有助於在模具鋼材加工前降低風險。

對薄型接點零件，我們常建議在製程驗證中確認插入力、拔出力、接觸電阻、疲勞週期與自由高度變化。這些測試將圖面與實際組裝性能連結起來。

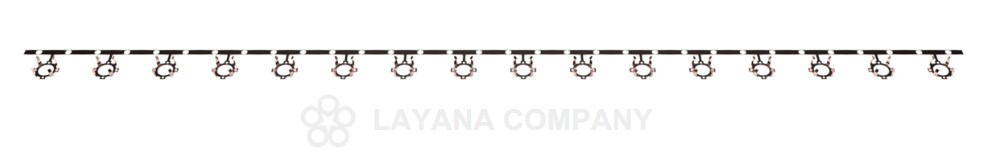

用於連續模生產的鈹銅沖壓料帶
步驟 01
定義功能
在選擇合金前釐清電流、力、疲勞、腐蝕與溫度需求。
步驟 02
鎖定材料狀態
指定 UNS 牌號、調質、厚度、晶粒方向、證明與供應商要求。
步驟 03
驗證模具
規劃 carrier、成形站、毛邊側、回彈補償與量測通道。
步驟 04
管制生產
監控尺寸、接觸區、電鍍、包裝與功能特性。
性能

讓 BeCu 適用於小型高可靠零件的特性

~1,510
MPa 可能抗拉強度

特定 C17200 調質在正確加工下可達非常高的強度水準。

高
抗疲勞

適合接觸彈片、夾片與連接器特徵中的反覆撓曲。

良好
耐腐蝕性

當材料與表面處理正確指定時，可支援嚴苛的電氣與機械環境。

可調整
導電性與強度取捨

C17200、C17500 與 C17510 讓工程師能在峰值強度、電流與熱需求之間取捨。

BeCu 的價值在於組合性能，而非單一數字。對連接器設計而言，材料在多次循環後仍保持彈力，可能與初始導電性一樣重要。對電源接點而言，導電性與熱傳可能比最高硬度更重要。

因此圖面應避免僅寫 BeCu 這類模糊標註。完整規格應識別合金、調質、厚度公差、表面處理、電鍍、邊緣狀態，以及零件成形後必須通過的任何功能要求。

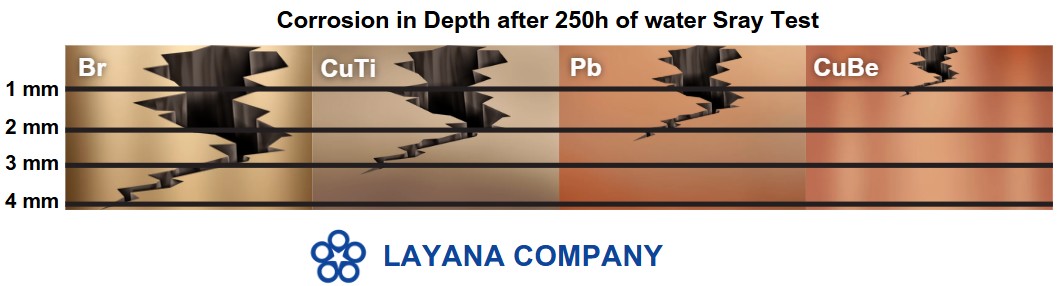

包含鈹銅的腐蝕比較圖
應用

鈹銅彈片接點、端子與連接器零件應用

BeCu 不一定是最低成本選項，因此應用於其性能能解決真實設計限制的地方。以下是 Layana 認為其強度、導電性與疲勞特性特別相關的常見應用。

⚡

電氣連接器

彈片接點、端子彈片、屏蔽彈片、開關與微型連接器零件。

🔋

電動車與電力模組

重視熱與力穩定性的載流接點與導電特徵。

✈️

航太與國防

需要抗疲勞與尺寸控制的高可靠接點零件。

📡

通訊與電子

訊號接點、RF 屏蔽特徵、電池接點、夾片與精密彈性零件。

⚙️

工業設備

耐磨導電零件、無火花要求與特殊機械接點。

🎯

精密儀器

力穩定性與疲勞壽命至關重要的小型可重複彈性元件。

🌡️

熱管理組件

適合需要比 C17200 更好熱傳的設計之 C17500 與 C17510 類選項。

🧩

客製 OEM 零件

結合彈性幾何、電鍍與組裝限制的設計專用沖壓零件。

採購、品質與安全

客製鈹銅沖壓製造商支援：採購、品質與安全

相較常見銅材或不鏽鋼，BeCu 材料可能有較長交期與更嚴格文件要求。更完整的 RFQ 應包含圖面、目標合金與調質、年用量、功能測試要求、表面處理與任何客戶特定合規要求。

品質規劃應包含可量測的驗收標準，而非僅有一般註記。接觸電阻、彈片高度、電鍍厚度、毛邊高度、平面度與包裝方向若在模具放行前定義，會更容易管控。

Layana 的垂直整合模式協助客戶在同一製造流程中協調材料規劃、模具、量產與檢驗，降低設計意圖與沖壓件實際狀況之間的溝通落差。

安全注意事項： 成品 BeCu 料帶與沖壓件在一般搬運與沖壓中通常穩定。研磨、砂磨、焊接、拋光或特定熱製程等會產生粉塵或煙霧的流程，需具備工程控制、PPE、訓練、廢棄物處理與 SDS 合規。請始終遵循供應商文件與當地法規。

Layana 相關能力

連續模沖壓

精密銅合金與金屬沖壓零件的大量生產。

沖壓模具開發

量產放行前的模具設計與製造支援。

精密金屬沖壓

OEM 零件的材料、成形、毛邊與檢驗規劃。

品質保證

透過檢驗規劃、製程控制與文件化建立量產信心。
常見問題

鈹銅沖壓常見問題

它用於需要在同一材料中具備彈力、抗疲勞、導電性、耐腐蝕性與尺寸穩定性的零件。常見沖壓產品包括接觸彈片、端子、屏蔽彈片、電池接點、開關零件與精密連接器特徵。

C17200，也稱合金 25，是常見高強度選項。在特定調質與受控加工下，抗拉強度可接近約 1,510 MPa。當接觸壓力、彈性回復與疲勞壽命比最高導電性更重要時，通常會選用它。

當導電性與熱傳比峰值硬度更重要時，選擇 C17500 或 C17510。C17500 常用於電源連接器與載流接點。C17510 在熱敏感或較高電流設計中平衡良好強度與高熱/電導率。

成品料帶與 BeCu 沖壓件在一般搬運與連續模沖壓中是穩定的。主要職安風險來自研磨、焊接、砂磨、拋光或部分熱製程產生的粉塵或煙霧。請遵循供應商 SDS、通風要求、PPE 規定與當地法規。

請提供 2D 圖、3D 檔、目標合金與調質、年用量、公差要求、毛邊方向、電鍍或熱處理要求、包裝需求，以及插入力、接觸電阻、彈片行程或疲勞週期等功能要求。

可以。Layana 支援 DFM、廠內模具開發、連續模沖壓、製程驗證、檢驗規劃與精密金屬沖壓件生產管制，包括高性能銅合金零件。

這取決於合金、調質與使用環境。有些零件以時效硬化料帶形式採購，有些則可能需要成形後熱處理。可指定鎳、錫、銀或金等電鍍，以改善焊接性、耐磨行為、耐腐蝕性或接觸性能。
