微射出成型 –

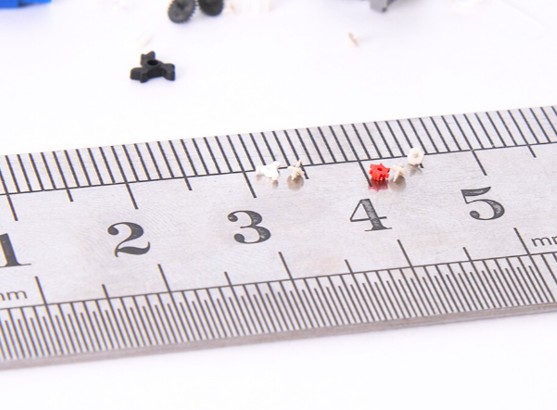

超小型、高精度塑膠零件
Layana 為需要微米級公差、複雜微型幾何形狀和一致的尺寸重複性的組件提供微射出和精密塑膠製造 - 與內部模具、金屬沖壓、嵌件成型、包覆成型和完全組裝集成在一個 IATF 16949 認證的製造屋頂下。
導航 跳到某部分
為什麼 OEM 選擇 Layana 進行微射出成型和精密塑膠製造
微射出成型是一種高度專業化的塑膠射出成型形式，當組件需要超小尺寸、複雜的微型幾何形狀和微米級尺寸可重複性時使用。與傳統射出成型（目標是較大的零件品質、標準壁厚和中等公差）不同，微射出成型使用專用設備、工程級聚合物和精密模具來生產重量小於一克、特徵公差在 10 µm 至 100 µm 之間的零件。
微射出成型 可實現公差為 10–100 µm 且具有複雜微型幾何形狀的亞克級塑膠組件，這對於醫療設備、電子產品、汽車感測器和航空航天硬體來說是不可或缺的。
選擇合適的製造商意味著評估模具精度、聚合物專業知識、製程控制以及是否可以一站式實現金屬塑膠整合（嵌件成型、包覆成型）。 Layana 在經過 IATF 16949 認證的製造生態系統中提供所有這些功能，並擁有 44 年以上的模具經驗。
OEM 在需要的不僅僅是單一工藝射出機時選擇 Layana。 Layana 結合了內部模具、微型和精密射出成型， 嵌件成型, 包覆成型，金屬沖壓和組裝在一個製造生態系統中－允許客戶評估可行性、模具策略、品質要求以及從詢價到批量生產的可擴展性。
憑藉超過 44 年的模具和製造經驗，Layana 支援需要嚴格公差、穩定重複性以及精密塑膠和金屬塑膠混合零組件整合生產的項目。對於汽車和高可靠性應用，Layana 是 IATF 16949 認證 並在結構化品質、文件、可追溯性和風險控制實踐下運作。
Layana 的整合製造路線減少了管理多個供應商的需要，從而能夠更有效率地開發微型塑膠、嵌件成型和包覆成型組件，從原型車到生產規模。
內部工具支援 — 微腔和微芯模具的精密 EDM 模具設計、製造、維護和生產最佳化。
IATF 16949 紀律 — 從 APQP 到 PPAP 的汽車和高可靠性品質要求。
金屬+塑膠一體化 — 一個供應商生態系中的微模製、沖壓、嵌件模製或包覆模製組件。
原型到批量生產 — 透過可擴展、可重複的製造進行 DFM 可行性審查。
RFQ 和 DFM 工程 — 在模具投資之前審查圖紙、材料選擇、公差、壁厚和成本驅動因素。
微射出和精密塑膠零件的關鍵製造能力
| 類別 | 能力/規格 |
|---|---|
| 模具經驗 | 超過 44 年的精密模具設計和製造經驗 |
| 模具開發 | 淬火鋼工具的內部 EDM 和精密微加工 |
| 注射機 | 專用微量注射裝置；最大250T的傳統射出成型機 |
| 方向 | 可提供立式和臥式射出成型機 |
| 最小壁厚 | 約 0.1 毫米，取決於材料、流路和澆口設計 |
| 公差能力 | 10 µm 至 100 µm，取決於幾何形狀、材料行為、工具設計和檢查要求 |
| 材料相容性 | 工程熱塑性塑膠（PEEK、LCP、POM、PEI、PSU、PC、PA、PP）、LSR、熱固性材料、TPE |
| 整合 | 一站式金屬沖壓、嵌件成型、包覆成型和組件組裝 |
| 注意 | 遵守幾何形狀、材料行為、模具設計和檢查要求 - 在 DFM 期間進行評估 |

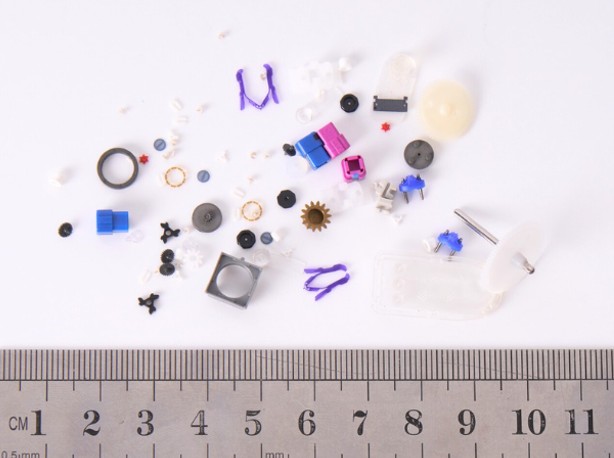

Layana 製造的微射出組件範例
從醫療微流體和精密電子連接器到汽車感測器外殼和微型光學元件，Layana 為要求嚴格的行業提供了精密微型射出零件 - 具有嚴格的尺寸可重複性和內置的品質系統準備。
醫療微流體組件
具有亞毫米通道的片上實驗室主體。 PEEK
精密電子連接器
微型連結器主體，引腳間距緊密。 LCP
汽車感測器外殼
ADAS 感測器主體具有整合的卡扣功能。 PA6 GF
手術器械毛坯
生物相容性微型工具組件。 POM
微型光學透鏡元件
用於輕便相機模組的微型鏡頭。 PMMA
物聯網穿戴式感測器主體
適用於穿戴式物聯網裝置的超小型外殼。 PC / ABS
微射出成型的核心工程價值是微型尺寸的尺寸完整性—一種具有複雜幾何形狀、微米級公差和大批量生產中一致的可重複性的功能性塑膠零件。
經過高要求產業的驗證
Layana 支援小型化、嚴格公差和整合金屬塑膠製造對產品性能和供應鏈效率至關重要的行業。
汽車與電動車
ADAS 感測器外殼、微型齒輪、用於流體控制的微型閥門、致動器組件和精密電纜佈線導軌。
電子與物聯網
微型連接器、晶片外殼、相機微鏡頭、微型開關以及穿戴式裝置和物聯網裝置的感測器主體。
醫療器械
微流體晶片實驗室系統、手術工具毛坯、藥物傳輸組件、生物相容性 PEEK 植入物和一次性精密零件。
航空航太與工業
微型緊固件、精密配件、衛星流體管理零件、航空電子絕緣零件和微型機械組件。
為什麼微射出對精密製造很重要
當小型化成為必然時，微射出成型就顯得尤為重要－當組件的尺寸精度、幾何形狀複雜性和材料特性直接決定產品性能、組裝配合、功能可靠性和監管認可度時。
不折不扣的小型化
超小幾何形狀——孔、卡扣特徵、肋、彎曲部分、螺紋——可以在亞克質量和微米精度下實現，而不會犧牲功能性能。
服務中的功能精度
在醫療、汽車和電子應用中，尺寸一致性直接影響組件在最終組裝中的安裝、密封、傳導或連接方式。
大批量成本效率
在大批量專案中，一旦工具和工藝得到驗證，微射出成型就能以比 CNC 加工或 EDM 更低的單位成本生產可重複的、可隨時檢查的零件。
高性能聚合物的多功能性
PEEK、LCP、PEI、POM 和 PSU 具有標準樹脂在微觀尺度上無法比擬的耐化學性、熱穩定性、生物相容性和尺寸完整性。
生物相容性與監管就緒
醫用級樹脂（例如 PEEK 和醫用級 POM）支援生物相容性要求，這對於受監管市場中的植入物、手術工具和藥物輸送系統非常重要。
品質體系準備情況
支援 APQP、PPAP、PFMEA、SPC 和 MSA 文件 - 大批量精密生產所需的可追溯性和風險控制結構。
什麼是微射出？
微射出成型是傳統射出成型的高度專業化演變，專門為生產超小型、高精度塑膠零件而開發。零件的重量通常小於 1 克，尺寸為微米級，公差通常在 10 µm 至 100 µm 之間。此製程需要專用設備（包括小直徑螺桿或專用柱塞塑化階段）來精確控制毫克級注射量、熔體溫度均勻性、注射速度和型腔壓力。
由於微射出性能取決於材料特性、模具精度、澆口設計、加工窗口和冷卻均勻性之間嚴格控制的關係，因此應始終在 DFM 期間評估零件可行性。 Layana 的模具和工藝工程團隊審查客戶圖紙、公差要求和功能規格，以確定微型射出成型、傳統射出、嵌件成型或混合工藝是否是最合適的途徑。
高性能聚合物（如 POM、PEEK 和 LCP）經常被指定用於微射出工作，因為它們在微觀尺度上具有優異的熔體流動行為、凝固過程中的尺寸穩定性以及對微型零組件通常運行的熱和化學環境的耐受性。
微射出的材料選擇比傳統注射受到更多限制——流動性、收縮可預測性和濕度敏感性都必須在模具投資之前進行驗證，以避免生產中的尺寸漂移和零件之間的變化。
規模 — 生產重量低於 1 克、具有亞毫米或微米級特徵的組件，而傳統成型中的組件重量為克到公斤。
精度 — 達到 10–100 µm 的公差，而傳統射出成型中的公差通常為 ±0.1 mm 至 ±0.5 mm。
設備 — 需要專用微型螺桿、柱塞系統以及毫克注射量的增強溫度和壓力控制。
材料 — 需要針對微觀尺度的流動性、熱穩定性和尺寸可重複性進行最佳化的工程級聚合物 — 並非所有標準樹脂都符合要求。
微射出成型工藝：分步
微射出成型的可行性取決於材料特性、模具幾何形狀、澆口尺寸和位置、冷卻迴路設計和加工窗口之間的受控關係。壁厚、拔模角度和頂針位置在微觀尺度上比傳統射出成型更為關鍵。在進行硬模具投資之前，請務必在 DFM 期間評估零件可行性和材料行為。
適用於微射出成型的材料及其性能
支援的資料一覽
並非所有材料都能在微射出成型中達到相同的公差、表面光潔度或尺寸重複性。不同聚合物等級的流動性、收縮率和濕度敏感度差異很大。能力取決於材料等級、零件幾何形狀、壁厚、澆口設計和每個特定零件的工具——每個項目都應在 DFM 期間單獨評估。
微射出成型在精密零件製造上的優勢
微射出成型提供了小型化能力、材料多功能性和生產效率的獨特組合，使其成為當零件尺寸、公差和功能複雜性超出傳統射出或機械加工以可接受的成本所能提供的範圍時的首選途徑。
微型零件生產
在單一生產週期內生產重量低於 1 克、具有亞毫米特徵、公差低至 10 µm 和複雜微型幾何形狀的塑膠零件。
千分尺公差一致性
當工具、材料和製程參數受到控制和驗證時，尺寸一致性支援緊密的組裝配合、精密的配合介面和品質系統驗收標準。
一次操作中的複雜幾何形狀
卡扣特性、底切、薄壁、螺紋、肋和彎曲部分可在單一注射週期中實現—取代多步驟加工或組裝操作。
高效能聚合物相容性
PEEK、LCP、PEI、PSU 和其他工程樹脂兼俱生物相容性、熱穩定性和耐化學性，可在苛刻的環境中實現可靠的性能。
減少下游運營
當零件幾何形狀、材料選擇和工藝能力從 DFM 到生產保持一致時，消除或減少 CNC 二次操作、拋光和精加工步驟。
整合製造路徑
微模塑膠零件與金屬沖壓、嵌件成型、包覆成型和零件組裝自然結合，從而在一個供應商生態系統中實現完全整合的微型組件。
工業應用和高價值組件範例
微型射出成型適用於小型化、尺寸精度、材料性能和產量相結合而使傳統製造不切實際或不經濟的產業。
| 工業 | 微射出元件範例 | 為什麼精確度很重要 |
|---|---|---|
| 醫療器械 | 微流控晶片實驗室系統、高精度手術工具毛坯、藥物傳輸組件、生物相容性 PEEK 植入物、一次性精密零件 | 生物相容性、無菌性和尺寸一致性在受監管的醫療環境中都至關重要，其中耐受性直接影響設備功能和病患安全。 |
| 電子與物聯網 | 微型連接器和晶片外殼、穿戴式裝置和物聯網感測器、輕便相機的微鏡頭、微型開關和精密繼電器零件 | 嚴格的尺寸規格可實現可靠的自動化組裝以及微型尺寸下一致的光學或電氣性能。 |
| 汽車與電動車 | 微型齒輪和致動器組件、用於流體控制的微型閥門、ADAS 感測器外殼、精密電纜佈線導軌 | 高振動、高溫汽車環境中的功能可靠性需要精確的尺寸重複性和經過驗證的材料性能。 |
| 航空航天 | 微型緊固件和精密配件、衛星流體管理零件、航空電子絕緣零件、輕質微結構接口 | 減重、尺寸可靠性和材料性能在具有極端工作條件的航空航天環境中都至關重要。 |
| 消費者與穿戴設備 | 穿戴式裝置、智慧型手錶、精密玩具、微型家用電器和符合人體工學的微型手把零件中的組件 | 高循環耐用性、美觀品質和小型化推動了對傳統射出或機械加工的精密微成型的需求。 |
Layana 微射出與精密製造能力
Layana 是一家經過 IATF 16949 認證的製造商，擁有超過 44 年的模具和製造經驗、內部模具設計以及將微射出成型與金屬沖壓、嵌件成型、包覆成型和組裝連接起來的集成製造生態系統。
| 能力 | 拉亞納細節 |
|---|---|
| 製造定位 | IATF 16949 認證的精密射出成型商和沖壓製造商，服務於全球 OEM 導向專案。 |
| 工程經驗 | 超過 44 年的工裝、模具設計和精密塑膠製造經驗。 |
| 內部工具 | 用於淬硬鋼微腔和微芯模具的內部 EDM 和精密微加工 — 設計、製造和維護一站式完成。 |
| 注射機 | 專用微量注射裝置；直立式和臥式機台可達 250T，用於傳統射出成型和嵌件成型。 |
| 公差能力 | 10 µm 至 100 µm，取決於零件幾何形狀、材料行為、模具設計和檢查計劃（在 DFM 期間確認）。 |
| 最小壁厚 | 約 0.1 毫米，取決於材料流動行為、澆口設計和零件幾何形狀。 |
| 檢驗 | CMM、3D 掃描、光學比較器和自動視覺系統 - 用於微觀尺度的尺寸驗證。 |
| 品質體系 | IATF 16949 基礎，包含 APQP、PPAP、PFMEA、MSA、SPC、GR&R、控制計畫和供應商品質實務。 |
| 永續性 | 綠色工廠認證； ISO 14001 和 ISO 14064 溫室氣體報告 — 支援客戶 ESG 供應商資格認證。 |
| 相鄰進程 | 一個製造生態系內的金屬沖壓、級進模、嵌件成型、包覆成型、二次注射和組件組裝。 |
綠色工廠與永續發展
客戶越來越多地評估製造合作夥伴，不僅包括零件品質、交付績效和成本，還包括環境透明度、能源效率、減少廢物、溫室氣體管理和負責任的工廠運作。
拉亞娜已獲得 綠色工廠認證 並且是 ISO 14001 認證 其環境管理體系，支援在整個製造營運過程中採用結構化的環境責任、合規、監控和持續改進方法。
Layana 的清潔生產工作包括水回收和雨水回收系統、二氧化碳排放量化、材料回收計劃、節能設備、熱回收系統、生產線效率提高以及灰塵和噪音控制措施。
拉亞娜也是 ISO 14064 認證 用於溫室氣體量化，支援為具有 ESG 或低碳供應鏈資格要求的客戶提供透明的二氧化碳排放追蹤和報告。
綠色工廠 — 位於台灣彰化鹿港的清潔生產和負責任工廠運作認證。
ISO 14001 — 環境管理系統涵蓋合規、監控和持續改進。
ISO 14064 — 溫室氣體量化支援透明的二氧化碳追蹤和 ESG 供應商資格。
清潔生產 －水循環利用、雨水回收、節能設備、熱回收和灰塵/噪音控制。
常見問題 — Layana 微射出
什麼是微射出？ +
微射出與傳統射出有何不同？ +
微射出可以達到什麼公差？ +
微射出成型使用哪些材料？ +
哪些產業使用微射出？ +
對於小型塑膠零件，為什麼我會選擇微射出成型而不是 CNC 加工？ +
Layana 能否支援也需要金屬沖壓或嵌件成型的微型射出成型項目？ +
Layana 如何支援從原型到大量生產的微射出成型？ +
為什麼 IATF 16949 對微射出很重要？ +
參考文獻
- Giboz, J.、Copponnex, T. 與 Mélé, P. (2007)。熱塑性聚合物的微射出成型：綜述。 微機械與微工程雜誌，17(6)，R96–R109。 https://doi.org/10.1088/0960-1317/17/6/R02
- Attia, U. M.、Marson, S. 與 Alcock, J. R. (2009)。聚合物微流控裝置的微射出成型。 微流體和納流體，7(1), 1–28. https://doi.org/10.1007/s10404-009-0421-x
- Michaeli, W.、Opfermann, D. 與 Frings, M. (2002)。微系統技術—塑膠加工產業的可能性與挑戰。 微系統技術，8, 13–20. https://doi.org/10.1007/s00542-001-0145-y
- AIAG。 （日期不詳）。 IATF 16949:2016 汽車品質管理標準。 https://www.aiag.org/expertise-areas/quality/iatf-16949-2016
- Kalpakjian, S. 與 Schmid, S. R. (2014)。 製造工程與技術 （第七版）。皮爾遜.
