Fabricación de matricería a medida – Diseño y desarrollo de matrices de estampado metálico de precisión para manufactura



En el panorama industrial actual que evoluciona rápidamente, la precisión y la eficiencia son dos de los factores más críticos para lograr el éxito. Los fabricantes de diversos sectores buscan continuamente métodos para producir componentes de alta calidad a gran escala mientras minimizan costos y tiempos de entrega. El estampado de metal de precisión es una de las tecnologías que mejor aborda estas necesidades al permitir la producción masiva de piezas metálicas intrincadas y consistentes, logrando geometrías complejas. Estas piezas pueden integrarse posteriormente en ensamblajes de productos o subensamblajes, o insertarse o sobremoldarse en otras partes plásticas. Este proceso es crucial para industrias como la automotriz, electrónica, equipos médicos y aeroespacial, donde los estándares exigentes, los requisitos estrictos y los diseños complejos son la norma.





Descripción general del estampado de metal a medida

El estampado de metal de precisión es un proceso de conformado en frío que transforma láminas metálicas planas en formas y diseños específicos mediante la aplicación de alta presión. El proceso implica alimentar láminas de metal en una prensa de estampado equipada con matrices especializadas que moldean el metal en la forma deseada.



El proceso de estampado puede involucrar diversas técnicas como recorte, perforación, doblado, acuñación, estampado o flangeado, cada una sirviendo a diferentes propósitos en la conformación y acabado de las piezas metálicas. La elección de la técnica depende de la complejidad, tamaño y requisitos funcionales del producto.



Galería de técnicas de estampado de metal

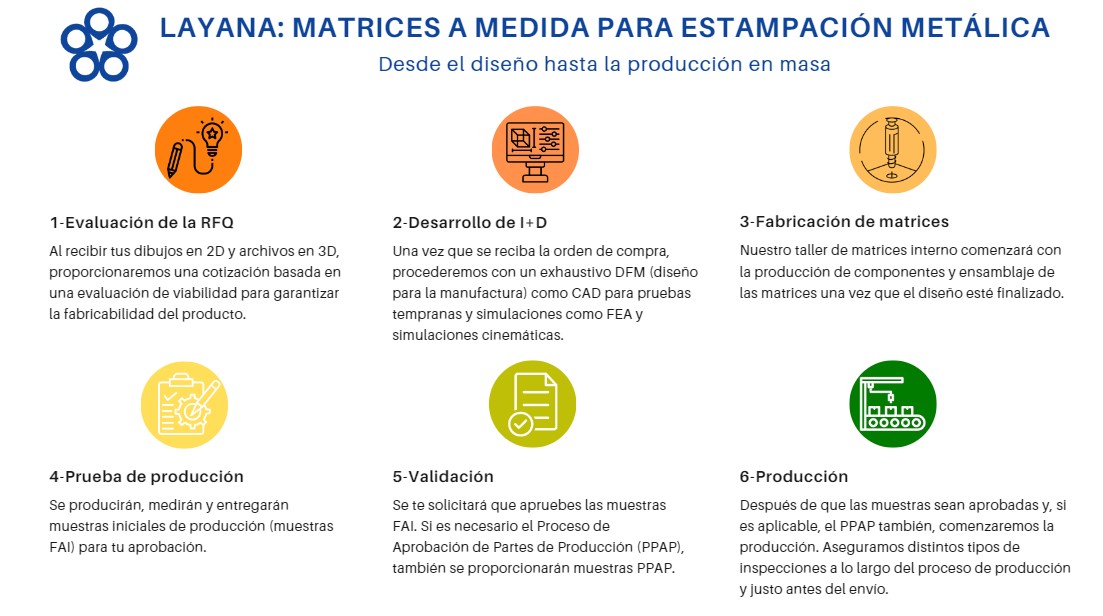

Capacidad de matricería y fabricación a medida de Layana





Fábrica verde certificada y proveedor de producción limpia

En el mercado global actual, particularmente en regiones como la UE, América del Norte y Japón, crear cadenas de suministro sostenibles se ha convertido en una prioridad principal. Layana ya está un paso adelante en este campo, posicionándose con orgullo como una de las fábricas de fabricación más responsables con el medio ambiente en Asia. Hemos obtenido certificaciones significativas, como el Nivel Oro para Edificación Verde, Sistema de Producción Más Limpia, y Certificaciones de Fábrica Verde. También contamos con certificaciones ISO 50001 e ISO 14064, demostrando nuestro compromiso con la eficiencia energética y la gestión de carbono. Nuestro extenso inventario de productos con etiquetas de huella de carbono resalta aún más nuestra dedicación a la transparencia ambiental y la sostenibilidad.   Layana se asocia con OEMs renombrados en industrias como la automotriz, electrónica, aeroespacial, médica y de ciclismo, ayudándolos a reducir las emisiones de CO2 a lo largo de sus cadenas de suministro. Al elegir a Layana, las empresas de todo el mundo pueden mejorar la responsabilidad ambiental de sus redes de suministro, apoyando los esfuerzos globales para combatir el cambio climático mientras mantienen altos estándares de producción. Este enfoque proactivo no solo contribuye a un futuro más verde, sino que también asegura que Layana permanezca a la vanguardia de las soluciones de fabricación sostenibles.





Componentes clave del estampado de metal a medida

Troqueles/Matrices

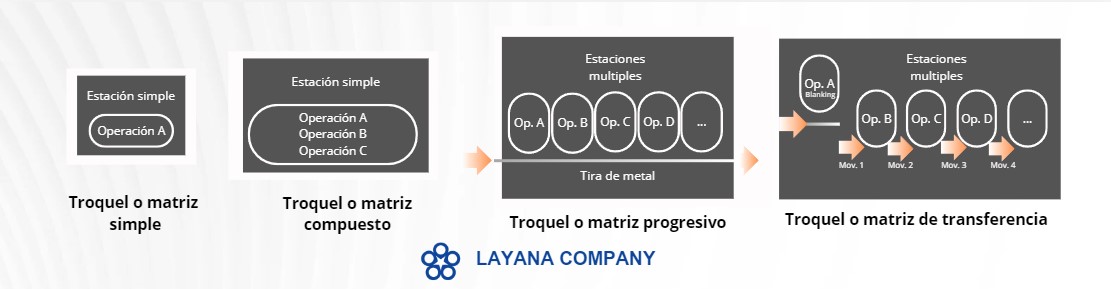

Las matrices son esenciales en el proceso de estampado de metal. Son herramientas especializadas diseñadas para cortar, dar forma y conformar láminas metálicas en configuraciones específicas. En el estampado de metal a medida, las matrices se fabrican a medida para coincidir con las especificaciones exactas de la pieza que se produce y pueden variar desde diseños simples de una sola etapa hasta matrices progresivas complejas que realizan múltiples operaciones en un solo ciclo de prensa.

• Matrices simples: Estas matrices realizan solo una operación por ciclo de prensa y son adecuadas únicamente para piezas de geometría simple o producciones de muy bajo volumen. Son relativamente sencillas en diseño y rentables para pequeñas series de producción.
• Matrices compuestas o de combinación: Estas matrices realizan múltiples operaciones de corte (o de conformado en el caso de matrices de combinación) en una sola carrera de prensa, haciéndolas más eficientes que usar una serie de matrices simples.

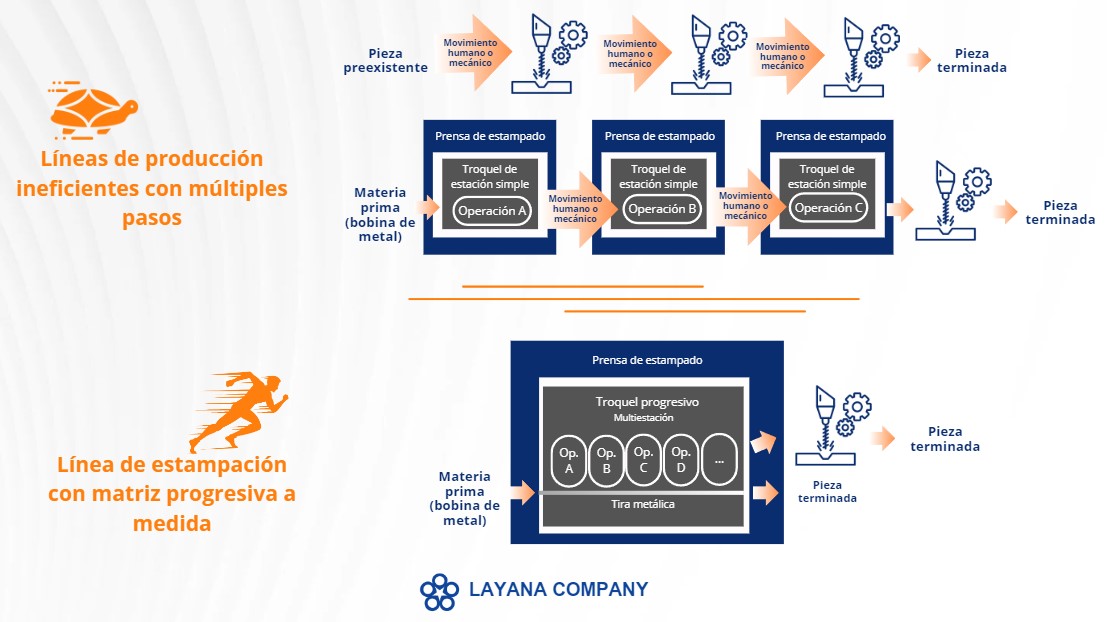

• Matrices progresivas: Estas son matrices más complejas y pueden realizar múltiples operaciones secuencialmente a medida que la tira de metal avanza a través de las estaciones de la matriz. Cada estación realiza una operación especializada. Las matrices progresivas son ideales para la producción de alto volumen de piezas intrincadas, ofreciendo eficiencia y alta precisión dimensional.
• Matrices de transferencia: Las matrices de transferencia son una solución avanzada de estampado de metal diseñadas para producir piezas más grandes, complejas y con dibujo profundo. A diferencia de las matrices progresivas, las matrices de transferencia utilizan dedos mecánicos o brazos robóticos para mover la pieza entre estaciones, asegurando un manejo preciso durante múltiples operaciones. Este método es ideal para fabricar componentes altamente intrincados y cóncavos, a menudo requeridos en industrias como la automotriz, aeroespacial y maquinaria pesada.

Matriz progresiva

Matriz de transferencia

Moldes de inyección



Prensas de estampado y el sistema de alimentación

Las prensas de estampado proporcionan la fuerza necesaria para accionar las matrices y dar forma al metal. La elección de la prensa depende de factores como el tamaño del producto, la complejidad del diseño y los requisitos especiales.

• Prensas mecánicas: Estas prensas utilizan un mecanismo de volante para generar fuerza y son conocidas por su alta velocidad y eficiencia. Son adecuadas para aplicaciones que requieren movimientos consistentes y repetitivos.
• Prensas hidráulicas: Al utilizar cilindros hidráulicos para generar fuerza, estas prensas ofrecen un control superior sobre la velocidad y la presión, lo que las hace ideales para operaciones de gran escala o con dibujo profundo donde la precisión es crucial.
• Prensas servo: Equipadas con motores servo, estas prensas proporcionan un control excepcional sobre el movimiento y la velocidad, permitiendo operaciones altamente precisas y personalizables. Son cada vez más populares en aplicaciones que requieren conformado intrincado y tolerancias estrechas.

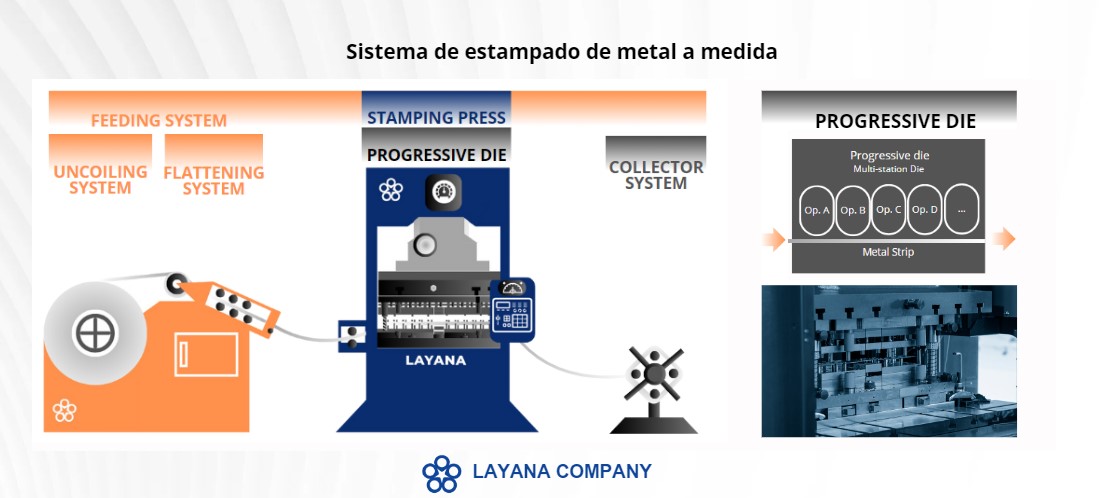

Aparte de las prensas de estampado, el sistema de alimentación de material es crucial para permitir una producción continua. El sistema de alimentación está compuesto principalmente por los siguientes elementos:

• Sistema de desenrollado: Este equipo desenrolla la bobina de metal y la alimenta en el sistema de aplanado. Asegura un suministro continuo de material a la prensa de estampado.
• Sistema de aplanado: El sistema de aplanado endereza la tira de metal para eliminar cualquier curvatura o irregularidad antes de que entre en la prensa de estampado, asegurando que el material esté perfectamente plano y listo para el estampado preciso.
• Sistema de recolección: Después de que el metal es estampado, el sistema de recolección recoge el material de desecho creando otra bobina.


Selección de materiales

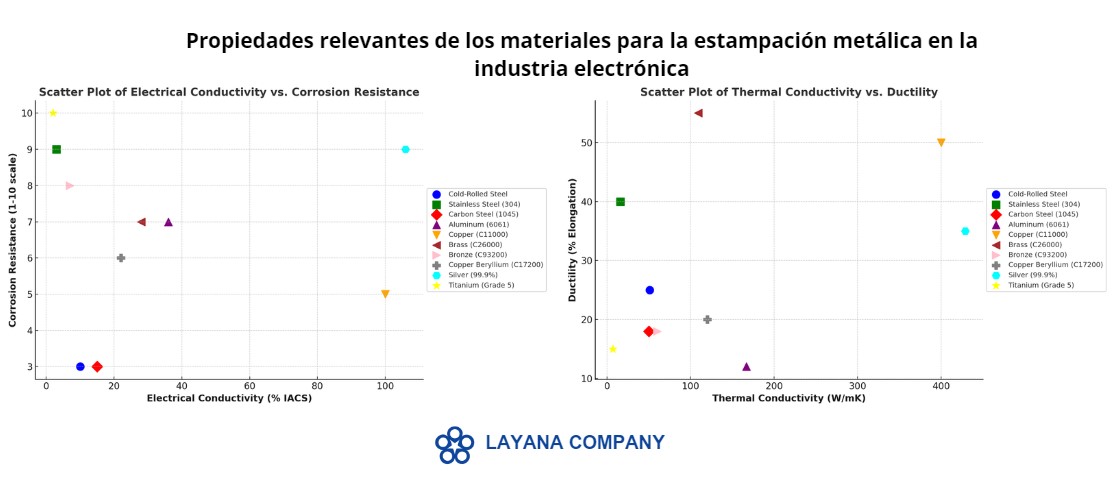

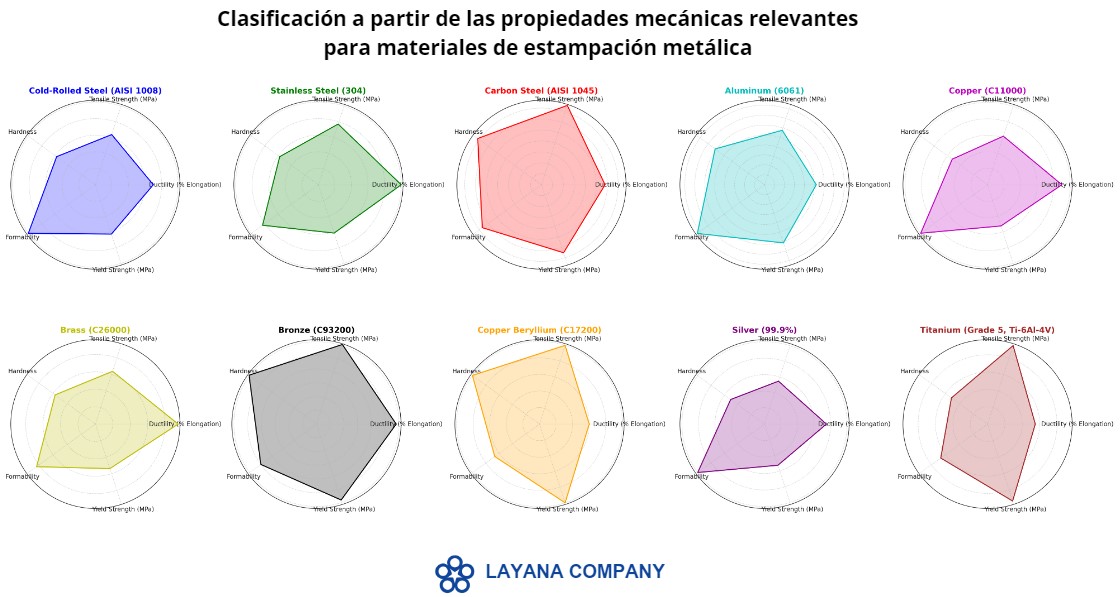

La selección de materiales metálicos apropiados es crucial para lograr las propiedades y el rendimiento deseados en el producto final. Los materiales comunes utilizados en el estampado de metal de precisión incluyen:

• Acero laminado en frío: Ofrece una excelente resistencia y acabado superficial, lo que lo hace adecuado para una amplia gama de aplicaciones, particularmente donde se requieren precisión y acabados superficiales suaves.
• Acero inoxidable: Conocido por su resistencia a la corrosión, resistencia y durabilidad, el acero inoxidable se utiliza comúnmente en industrias como la médica, procesamiento de alimentos y automotriz. Su capacidad para resistir ambientes agresivos lo convierte en uno de los metales más utilizados en el estampado de metal u otras industrias de conformado de metal.
• Acero al carbono: Valorada por su resistencia y asequibilidad, el acero al carbono se utiliza ampliamente en industrias automotriz, de construcción y maquinaria pesada. Ofrece buena maquinabilidad y soldabilidad, aunque carece de la resistencia a la corrosión del acero inoxidable. Por esa razón, las piezas estampadas de acero al carbono normalmente se someten a procesos de acabado superficial, como galvanoplastia para evitar que las piezas se oxiden con el tiempo.
• Aluminio: Ligero y resistente a la corrosión, el aluminio es ideal para aplicaciones donde la reducción de peso es esencial, como en aeroespacial, automotriz y electrónica de consumo. También ofrece buena conductividad eléctrica y propiedades térmicas. Con la adopción y expansión de nuevas formas de movilidad, las baterías pesadas han hecho que el peso sea un factor más decisivo al elegir el metal para productos estampados.
• Cobre: Conocido por su excelente conductividad eléctrica y térmica, el cobre se utiliza ampliamente en cableado eléctrico, componentes electrónicos y intercambiadores de calor. También es valorado por su ductilidad y facilidad de conformado. Dado que el cobre es propenso a la oxidación, a menudo se consideran ciertas aleaciones de cobre o recubrimientos para mejorar su resistencia a la corrosión, asegurando durabilidad en ambientes agresivos. Las aleaciones de cobre también se usan frecuentemente en el estampado de metal para mejorar la dureza y la resistencia al desgaste mientras se mantienen las propiedades conductoras del cobre.



• Latón: Una aleación de cobre y zinc, el latón es apreciado por su trabajabilidad, resistencia a la corrosión y apariencia atractiva. Se utiliza comúnmente en aplicaciones decorativas, accesorios de plomería e instrumentos musicales.
• Bronce: Una aleación de cobre, el bronce es conocido por su resistencia al desgaste y durabilidad, lo que lo hace adecuado para cojinetes, bujes y otros componentes que requieren un rendimiento duradero en condiciones desafiantes.
• Cobre berilio: Esta aleación ofrece una combinación única de resistencia, conductividad y dureza. Se usa a menudo en aplicaciones que requieren un alto nivel de rendimiento en términos de conductividad eléctrica y resistencia a la fatiga, como en conectores, resortes e instrumentos de precisión.
• Plata: Valorada por su excepcional conductividad eléctrica, la plata se utiliza a menudo en contactos eléctricos especializados y conectores. Aunque es cara, su alta conductividad y resistencia a la oxidación la hacen indispensable en ciertas aplicaciones de alto rendimiento.
• Titanio: Ofrece una relación resistencia-peso excepcional y resistencia a la corrosión, lo que lo hace ideal para aplicaciones aeroespaciales, médicas y marinas. Su biocompatibilidad también lo convierte en un material preferido en implantes y dispositivos médicos.




Ventajas del estampado de metal y de las matrices a medida

• Eficiencia de costos: El estampado de metal es altamente económico para la producción en masa, ya que permite una fabricación de alta velocidad con costos laborales mínimos una vez que las matrices están configuradas. El estampado de metal a medida permite la producción de piezas que pueden integrarse directamente en subensamblajes o ensamblajes sin necesidad de procesamiento adicional.

• Calidad consistente: El uso de matrices precisas y procesos controlados asegura uniformidad y alta calidad en grandes series de producción. Las matrices a medida permiten reducir el procesamiento manual requerido, lo que contribuye a disminuir las posibilidades de problemas de calidad durante la producción.

• Flexibilidad de diseño: Las técnicas avanzadas de matrices permiten la creación de formas complejas y detalles intrincados, proporcionando a los diseñadores una flexibilidad significativa. Las piezas estampadas a veces pueden ser procesadas adicionalmente a través de técnicas como el mecanizado (CNC) o soldadura a otros elementos, ampliando aún más las posibilidades de diseño.

• Eficiencia material: Los procesos de estampado y las matrices a medida minimizan el desperdicio, haciendo un uso eficiente de los materiales y reduciendo los costos generales.

• Velocidad: Las prensas de alta velocidad, combinadas con sistemas de alimentación automatizados, impulsan tasas de producción rápidas, asegurando la capacidad de cumplir con plazos estrictos y manejar demandas de alto volumen con facilidad. Este nivel de automatización minimiza drásticamente las horas de trabajo y las tareas manuales, agilizando todo el proceso de producción para una máxima eficiencia. Además, las matrices a medida mejoran aún más la velocidad al reducir la necesidad de procesamiento posterior y simplificar el ensamblaje o subensamblaje de piezas a medida, acortando en última instancia el tiempo total del ciclo de fabricación.





Limitaciones del estampado de metal y matrices a medida

• Altos Costos Iniciales: El diseño y la fabricación de matricería implican costos iniciales que pueden ser caros y consumir mucho tiempo para producciones de bajo volumen.

• Limitaciones de Diseño: Aunque las matrices a medida en el estampado de metal ofrecen numerosas ventajas, pueden estar restringidas por la complejidad de la geometría de la pieza, particularmente al tratar con formas volumétricas intrincadas. Los diseños altamente detallados pueden requerir múltiples etapas de estampado u operaciones secundarias adicionales, lo que puede aumentar los costos y extender el tiempo de producción. Además, las propiedades del material y las tolerancias estrechas pueden limitar aún más la flexibilidad de diseño, planteando desafíos adicionales para lograr el resultado deseado.





Selección de materiales y su impacto en la matricería

En el estampado de metal, la selección de materiales juega un papel crítico en determinar el rendimiento y la longevidad de la matriz de estampado de metal. Este impacto puede verse en varios factores, como desgarro, desgaste, corrosión y fricción. Al tratar con materiales más duros como el acero al carbono o el acero inoxidable, las matrices soportan un mayor desgaste debido a la fuerza aumentada requerida para el estampado. Esta mayor fuerza acelera el desafilado de los bordes de corte y puede llevar a un mantenimiento y afilado de troqueles y matrices más frecuente.



Por otro lado, materiales más suaves como el aluminio y el cobre generalmente son más fáciles de estampar, lo que se traduce en un desgaste reducido de las matrices. Sin embargo, estos materiales pueden presentar sus desafíos, notablemente en forma de adherencia, donde el material se adhiere a la superficie de la matriz. Con el tiempo, esta acumulación puede llevar a daños en la superficie de las matrices, requiriendo una supervisión cuidadosa. La Compañía Layana, con su maestría en precisión y excelencia operativa, realiza cuidadosamente mantenimientos periódicos y predictivos, adhiriéndose a los más altos estándares automotrices. Esta práctica ayuda a prevenir o reducir las posibilidades de desgaste y adherencia, asegurando una vida útil extendida de las matrices y minimizando el tiempo de inactividad, mejorando así la eficiencia general.



La corrosión es otro factor que debe considerarse al seleccionar materiales para el estampado. Ciertos metales, como el cobre, el latón y los aceros tratados, son propensos a la corrosión, lo que puede llevar a reacciones químicas con el acero de las matrices y resultar en picaduras o oxidación de las superficies de las matrices. Para combatir esto, las matrices pueden requerir recubrimientos especializados, como PVD o nitruración, o el uso de materiales de mayor resistencia a la corrosión como el carburo.



La fricción y la lubricación también juegan roles clave en cómo los materiales afectan las matrices de estampado de metal. Diferentes materiales exhiben niveles variables de fricción al interactuar con las matrices, influyendo directamente en el desgaste. Los materiales que generan alta fricción pueden llevar a un desgaste excesivo en las superficies de las matrices y causar acumulación de calor, lo que eventualmente puede resultar en deformación de la herramienta o falla prematura.





Desafíos en el estampado de metal a medida

El estampado de metal a medida presenta varios desafíos, particularmente al crear piezas con geometrías complejas y tolerancias estrechas. Para abordar estas complejidades, la colaboración temprana entre diseñadores, ingenieros y especialistas en estampado es clave para asegurar la viabilidad y la fabricabilidad. En la Compañía Layana, enfatizamos un enfoque de desarrollo colaborativo, donde proporcionamos conocimientos continuos desde una perspectiva de fabricabilidad. Esto asegura diseños que no solo son rentables y dimensionalmente precisos, sino que también soportan una producción suave, confiable y rápida.



La Compañía Layana es capaz de lograr un valor Cpk de 1.67, indicando un proceso altamente capaz con mínima variación en relación con los límites de tolerancia. Esto asegura una producción consistente de piezas dentro de las especificaciones, lo cual es crítico en industrias de alta precisión como la automotriz, donde los OEM líderes confían en Layana por su calidad consistente y experiencia en ingeniería. Para aplicaciones de tolerancia estrecha, las matrices de precisión de Layana, el equipo de estampado moderno y los profesionales de aseguramiento de calidad internos aseguran la alta precisión requerida. Además, los sistemas automatizados y el estampado con matrices progresivas optimizan la eficiencia de la producción, reducen la intervención manual y satisfacen las demandas de producción a gran escala.







Preguntas Frecuentes

1. ¿Cuál es la vida útil promedio de un troquel progresivo?

La vida útil de una matriz progresiva depende de varios factores, incluyendo si ha sido sometida a tratamiento duro, el tipo de material que se está estampando (por ejemplo, materiales como el acero o el bronce son más duros que el cobre o el aluminio) y la calidad del mantenimiento realizado. En Layana, garantizamos que cada matriz sea capaz de durar al menos un millón de ciclos. Además, aplicamos estrategias de cuidado adecuado y mantenimiento predictivo para extender la vida útil de la herramienta más allá de ese umbral.

2. ¿Cuánto tiempo lleva la fabricación de matrices (plazo de entrega de matrices) en Layana?

La duración de la fabricación de matrices en Layana depende de varios factores, incluyendo la complejidad de las matrices, su tamaño, si es una herramienta blanda o dura, y el número de matrices requeridas para el proyecto. En promedio, la fabricación de matrices lleva alrededor de 30 días, pero esta estimación se confirmará durante la etapa de evaluación de precios o cotización.

3. ¿Puede Layana proporcionar simulación/análisis CAE?

Sí, el equipo de ingeniería de Layana ofrece simulaciones y análisis CAE completos para asistir a los clientes durante la etapa de DFM (Diseño para Manufactura). Estas simulaciones proporcionan conocimientos valiosos sobre la fabricabilidad, asegurando que la fabricación de matrices y la producción en masa procedan de manera fluida y eficiente.

4. ¿Puede el estampado de metal de precisión usarse para producciones de bajo volumen?

Si bien el estampado de metal generalmente se asocia con producciones de alto volumen debido a la inversión inicial en matrices, puede adaptarse para producciones de bajo volumen dependiendo de los requisitos específicos. Utilizando diseños dematrices más simples, como matrices de una sola etapa o matrices compuestas, y aprovechando métodos de matrices rápidas como la impresión 3D, el estampado puede ser viable para cantidades más pequeñas. Evaluar la relación costo-beneficio y explorar métodos de fabricación alternativos son esenciales al considerar el estampado para producciones de bajo volumen.

5. ¿Puede Layana asistir con prototipado rápido, y cuál es el plazo de entrega?

Sí, Layana proporciona soluciones de prototipado rápido como impresión 3D, corte con alambre, corte láser y matrices blandas antes de desarrollar la herramienta dura. Los plazos de entrega suelen ser de alrededor de 2 semanas, permitiendo a los clientes validar rápidamente los diseños y ajustar antes de la producción completa. Layana trabaja estrechamente con los clientes para asegurar entregas oportunas y un desarrollo de proyectos eficiente.

6. ¿Cuál es la diferencia entre una matriz blanda y una matriz dura?

Una herramienta blanda está hecha de materiales menos duraderos o materiales que no han sido sometidos a procesos de endurecimiento, lo que la hace ideal para producciones de bajo volumen o prototipado. Proporciona una solución más rápida y rentable. En contraste, una herramienta dura está hecha de materiales más resistentes, o las matrices han sido sometidas a tratamiento térmico, lo que las hace adecuadas para producciones de alto volumen debido a su mayor durabilidad y una vida útil extendida para la fabricación repetitiva.

7. ¿Qué servicios clave ofrece la Compañía Layana en matrices de estampado de metal a medida?

La Compañía Layana ofrece servicios integrales de matrices a medida, incluyendo diseño y desarrollo interno de matrices progresivas y de transferencia, incluyendo técnicas de blanking fino, dibujo profundo y microestampado. Layana también se especializa en moldes de inyección, sobremoldado e insertado (outsert molding), ofreciendo estampado de metal de precisión y moldeo por inyección bajo un mismo techo. Además, Layana sobresale en fabricación de bi-materiales, integración avanzada de automatización y capacidades completas de ensamblaje de proyectos, sirviendo a industrias como la automotriz, electrónica, aeroespacial, médica y bienes de consumo de alta gama.

8. ¿Cómo impactan las consideraciones ambientales y de sostenibilidad en los procesos de estampado de metal?

Las preocupaciones ambientales y de sostenibilidad influyen significativamente en los procesos de estampado de metal a través del uso eficiente de recursos, la reducción de residuos y operaciones energéticamente eficientes. Implementar programas de reciclaje para materiales de desecho, seleccionar lubricantes y recubrimientos más sostenibles, y utilizar equipos que ahorren energía, todos contribuyen a reducir la huella ambiental. Adherirse a regulaciones ambientales y adoptar prácticas sostenibles no solo mejora la responsabilidad corporativa sino que también proporciona ventajas competitivas en el mercado. Por ejemplo, la Compañía Layana ejemplifica estos principios al lograr múltiples certificaciones de sostenibilidad. La empresa está certificada como Fábrica Verde y de Producción Más Limpia, reflejando su compromiso con procesos de fabricación ambientalmente responsables. Además, Layana ha obtenido la certificación de Edificación Verde de Nivel Oro, subrayando su dedicación a la infraestructura sostenible. La compañía también ha alcanzado la certificación ISO 50001 para sistemas de gestión de energía y la certificación ISO 14064 para emisiones de gases de efecto invernadero, demostrando aún más su compromiso con la reducción del impacto ambiental.
