Corte fino (fine blanking) para componentes metálicos de alta precisión
Layana ofrece servicios de corte fino (fine blanking) y estampación metálica de precisión para fabricar componentes con superficies de corte lisas y uniformes, bordes funcionales y una elevada repetibilidad dimensional. En una misma planta integra el diseño y la fabricación de utillajes, la inyección de plástico, el moldeo por inserción, el sobremoldeo y el montaje, bajo un sistema de calidad certificado conforme a IATF 16949.
Navegación Ir a una sección
Por qué los OEM eligen a Layana para el corte fino y la fabricación de precisión
El corte fino, conocido internacionalmente como fine blanking, es un proceso de troquelado de precisión indicado para piezas que requieren una superficie de corte lisa y prácticamente perpendicular, una elevada repetibilidad dimensional y un comportamiento funcional fiable. A diferencia del troquelado convencional, que suele dejar una zona de redondeo, una superficie de fractura más amplia y rebaba, el corte fino aplica fuerzas de sujeción y contrapresión controladas para obtener una superficie de corte uniforme en la mayor parte del espesor.
Los OEM recurren a Layana cuando necesitan algo más que un proveedor de estampación metálica. Layana integra utillaje interno, estampación metálica de precisión, corte fino, moldeo por inyección de plástico, moldeo por inserción, sobremoldeo y montaje dentro de un mismo sistema de fabricación. Así, es posible evaluar la viabilidad, el planteamiento del utillaje, los requisitos de calidad y la escalabilidad desde la solicitud de oferta hasta la producción en serie.
Con más de 40 años de experiencia en utillajes y fabricación, Layana participa en proyectos que exigen tolerancias estrechas, repetibilidad dimensional consistente y capacidad de producción integrada para componentes metálicos y plásticos. Para aplicaciones de automoción y de alta fiabilidad, Layana cuenta con certificación IATF 16949 y aplica procedimientos estructurados de calidad, documentación, trazabilidad y control de riesgos.
Este modelo de fabricación integrada reduce la necesidad de coordinar múltiples proveedores y agiliza el desarrollo de piezas metálicas de precisión y componentes híbridos de metal y plástico.
Utillaje propio — diseño, fabricación y mantenimiento de troqueles, además de optimización del proceso productivo.
Control conforme a IATF 16949 — requisitos de calidad para automoción y aplicaciones de alta fiabilidad.
Integración de metal y plástico — componentes obtenidos por corte fino, estampación, moldeo por inserción o sobremoldeo.
Del prototipo a la producción en serie — revisión de viabilidad y transición a una fabricación escalable.
Revisión técnica de RFQ y DFM — análisis de planos, tolerancias, calidad del corte y factores de coste antes de invertir en utillaje.
Capacidad del proceso de corte fino
La siguiente tabla resume la capacidad del proceso de corte fino de Layana —espesor, tamaño de pieza, calidad de la superficie de corte y repetibilidad— y los parámetros utilizados para determinar si una pieza es adecuada para esta tecnología.
| Parámetro del proceso | Capacidad de Layana |
|---|---|
| Rango de espesor del material | 0,8–8 mm (rango aplicable al corte fino) |
| Tamaño máximo habitual de la pieza | Hasta 200 × 200 mm |
| Superficie lisa de corte | Con materiales adecuados, suele abarcar el 90 % o más del espesor |
| Altura de rebaba | Controlada conforme a los requisitos del plano; como referencia, T × 5 %, donde T es el espesor del material |
| Planitud | Como referencia, controlable dentro de 0,05 mm por cada 10 mm; el valor alcanzable depende de la geometría de la pieza |
| Repetibilidad dimensional | Objetivos de Cp/Cpk acordados y confirmados durante APQP; supervisión mediante SPC en la producción en serie |
| Utillaje | Diseño, fabricación y mantenimiento internos de troqueles de corte fino |
El resultado del corte fino depende del grado y el estado del material, la geometría y el espesor de la pieza, la holgura entre punzón y matriz, el estado del utillaje, la lubricación y los parámetros de la prensa. Los valores anteriores corresponden a capacidades demostradas en condiciones controladas y no constituyen una garantía para una pieza concreta. La viabilidad y los valores aplicables a cada proyecto se confirman mediante una revisión DFM antes de invertir en el utillaje.
Principales capacidades de fabricación en corte fino y estampación de precisión
| Categoría | Capacidad / Especificación |
|---|---|
| Experiencia en utillajes | Más de 40 años |
| Desarrollo de troqueles | Desarrollo y fabricación internos de troqueles |
| Capacidad de las prensas | De 25 a 300 t |
| Tamaño del utillaje | Hasta 2.500 × 1.000 × 550 mm |
| Peso del utillaje | Hasta 1.200 kg |
| Espesor del material | De 0,02 a 8 mm |
| Tolerancia alcanzable | Hasta ±0,01 mm |
| Nota | Sujeto a la geometría, el comportamiento del material, el diseño del utillaje y los requisitos de inspección |

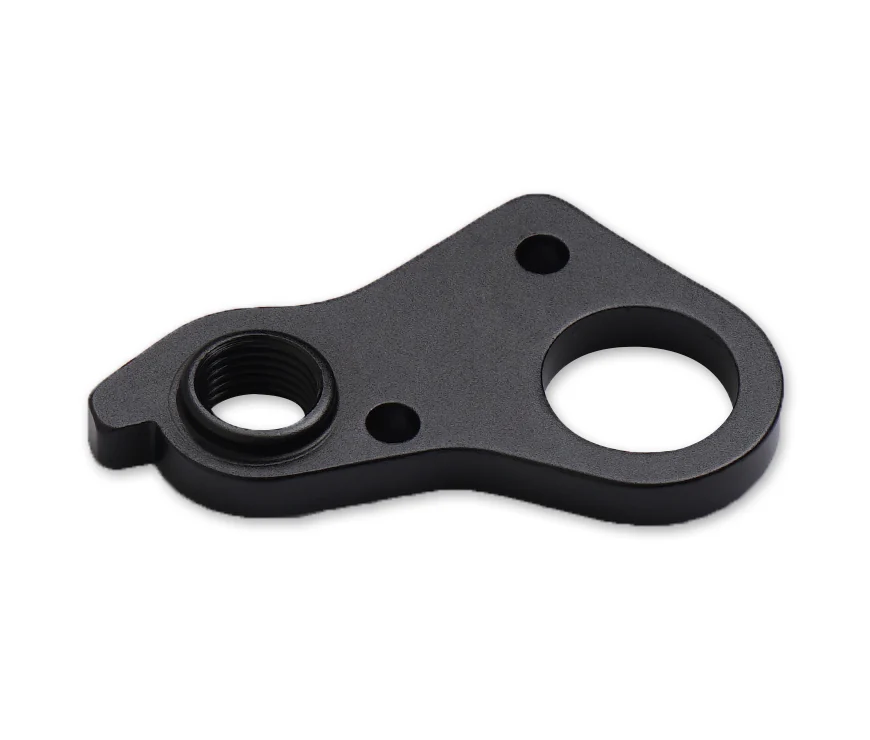

Ejemplos de componentes fabricados mediante corte fino

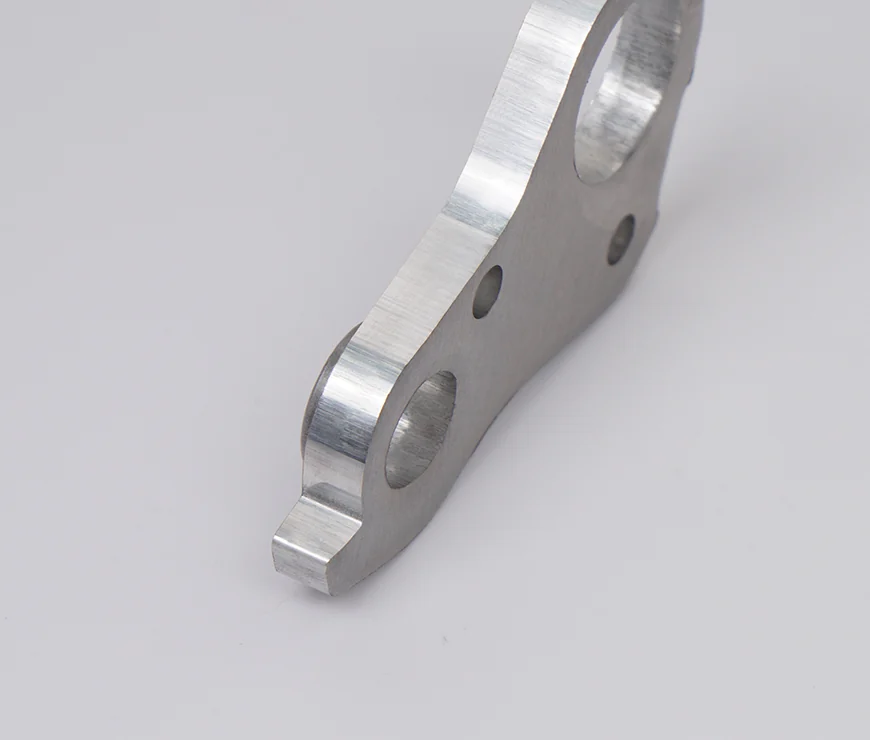

El principal valor técnico del corte fino es la integridad de la superficie de corte: un borde funcional con una zona de fractura reducida, muy poca rebaba y una necesidad mínima de acabado posterior.
Experiencia demostrada en sectores exigentes
Layana trabaja con sectores en los que la calidad de la superficie de corte, las tolerancias estrechas y la fabricación integrada de metal y plástico son factores decisivos.
Automoción y vehículos eléctricos
Placas de soporte para sistemas de freno, discos de embrague, placas para mecanismos reclinables de asientos, segmentos de engranaje, placas de cierre y mecanismos de seguridad.
Electrónica
Placas para conectores, placas de blindaje, bastidores de terminales (leadframes), contactos, terminales conductores y componentes para barras colectoras.
Productos sanitarios
Preformas para instrumentos quirúrgicos, carcasas de precisión, placas de bloqueo y componentes para mecanismos de pequeño tamaño.
Industria y sector aeroespacial
Placas de válvulas y bombas, separadores, placas de retención, placas para mecanismos de control e interfaces mecánicas ligeras.
Por qué es importante el corte fino
El corte fino resulta especialmente valioso cuando la superficie cortada desempeña una función mecánica. En componentes críticos para la seguridad, sometidos a carga, deslizamiento o rotación, o sensibles durante el montaje, la calidad del corte influye directamente en el ajuste, la resistencia a la fatiga, el comportamiento frente a la fricción, la vida útil y los resultados de inspección.

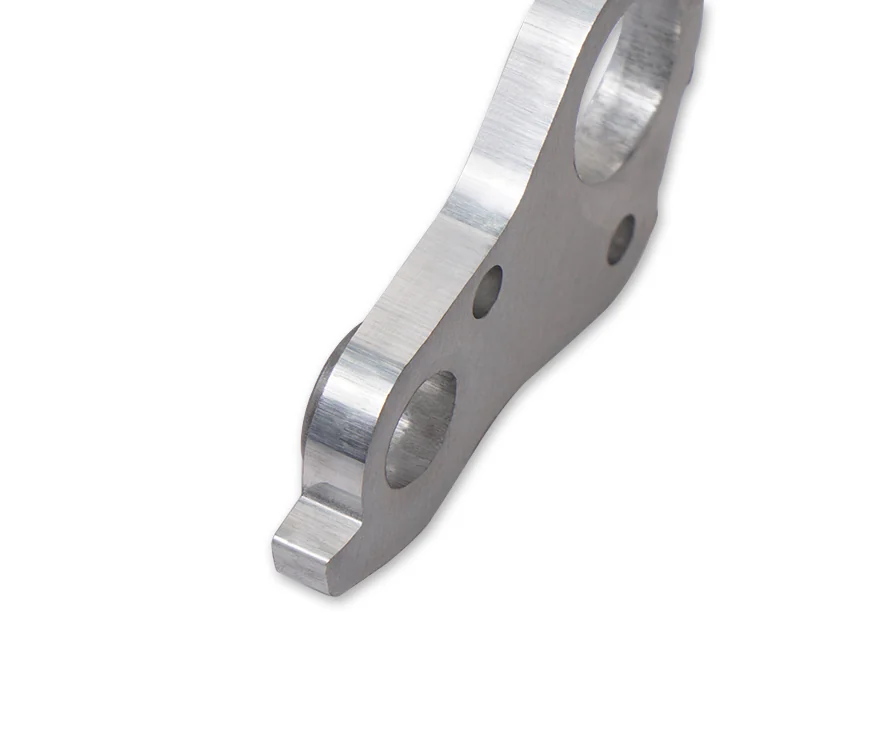

Superficie de corte funcional
La superficie de corte puede utilizarse como superficie de apoyo, contacto deslizante o referencia de montaje sin necesidad de acabado adicional.
Menos operaciones secundarias y menor coste total
El desbarbado, el rasurado, el rectificado y el acabado de bordes pueden reducirse o eliminarse cuando el diseño de la pieza y el material son adecuados para el proceso. En proyectos de gran volumen, esto reduce las operaciones posteriores, la complejidad de la inspección y el coste total por unidad.
Control del proceso y repetibilidad conforme a IATF 16949
La uniformidad del utillaje, el funcionamiento estable de la prensa y la inspección normalizada respaldan APQP, PPAP, PFMEA, SPC y MSA, además de la trazabilidad exigida en la producción de grandes series.
Integración de metal y plástico en una sola planta
Los componentes fabricados mediante corte fino pueden integrarse directamente en procesos de moldeo por inserción, sobremoldeo y montaje dentro de la misma planta de Layana.
¿Qué es el corte fino (fine blanking)?
El corte fino es un proceso de troquelado de precisión que combina sujeción, contrapresión y corte bajo una elevada compresión. El material permanece firmemente inmovilizado antes y durante la operación, mientras un contrapunzón sostiene la pieza desde la cara opuesta. La acción controlada de estas fuerzas limita la propagación de la fractura y permite obtener una superficie de corte lisa, uniforme y prácticamente perpendicular en la mayor parte del espesor.
Corte fino — Superficie de corte uniforme en una sola operación
Haga clic en el diagrama para volver a reproducirlo
Tres fuerzas controladas actúan conjuntamente dentro de la prensa de corte fino. Su equilibrio, junto con la holgura entre punzón y matriz, el estado del utillaje, la lubricación y los parámetros de la prensa, determina la calidad de la superficie de corte, la planitud y la repetibilidad dimensional.
Los equipos de ingeniería de utillajes y fabricación de Layana pueden revisar los planos y requisitos funcionales del cliente para determinar si la mejor opción es el corte fino, estampación con troquel progresivo, estampación por transferencia o un proceso híbrido.
Fuerza de sujeción — mantiene la banda firmemente apoyada contra la matriz para limitar el desplazamiento del material, el redondeo del borde y la deformación. El anillo en V refuerza esta sujeción.
Fuerza de corte — impulsa el punzón a través del material mientras se mantiene la presión de sujeción.
Contrafuerza — sostiene la pieza desde la cara inferior para controlar la propagación de la fractura y mejorar la uniformidad de la superficie de corte y la planitud.
Proceso de corte fino paso a paso
El rendimiento del corte fino depende de una relación controlada entre las propiedades del material, la holgura de la matriz, el estado del utillaje, la lubricación y los parámetros de la prensa. Antes de invertir en utillaje, la revisión DFM debe evaluar siempre la viabilidad de la pieza, los requisitos del borde y el comportamiento del material.
Corte fino (fine blanking): comparación con la estampación convencional, la estampación con troquel progresivo, el corte láser y la electroerosión por hilo
Al evaluar el corte fino, los clientes suelen comparar distintos procesos de fabricación. La elección adecuada depende del volumen anual, la especificación del material, la calidad de borde requerida, la geometría y tolerancia de la pieza, la fase de desarrollo y el coste total de producción.
| Criterio | Corte fino (fine blanking) | Estampación convencional | Estampación con troquel progresivo | Corte láser | Electroerosión por hilo |
|---|---|---|---|---|---|
| Aplicación más adecuada | Piezas de precisión fabricadas en grandes series que requieren bordes funcionales y una elevada repetibilidad | Piezas troqueladas a alta velocidad en las que se admite la fractura del borde o se prevé un acabado posterior | Piezas complejas alimentadas por banda y fabricadas en gran volumen mediante varias operaciones secuenciales | Perfiles planos de volumen bajo o medio, prototipos y diseños sujetos a cambios | Piezas de precisión extrema en series cortas, insertos de utillaje, prototipos y materiales difíciles de mecanizar |
| Calidad de la superficie de corte | Superficie de corte lisa y prácticamente perpendicular en la mayor parte del espesor, con una zona de fractura reducida | Mayor redondeo, zona de fractura y rebaba en función de la holgura y el material | Depende de la holgura, el material y la operación de cada estación; puede requerir desbarbado o acabado posterior | El borde afectado térmicamente puede requerir acabado según el material y el espesor | Excelente precisión del borde, pero con baja velocidad y un coste elevado en grandes volúmenes |
| Tolerancias alcanzables | Muy estrechas cuando el diseño y el material son adecuados; Layana puede alcanzar hasta ±0,01 mm | De moderadas a estrechas, según el troquel, el material y las operaciones secundarias | Alta repetibilidad en producción en serie; depende del control de la banda y del número de estaciones | Adecuada para perfiles; depende de la máquina, el aporte térmico y el espesor del material | Precisión muy elevada en un proceso de corte lento |
| Operaciones posteriores | El acabado de bordes suele reducirse o eliminarse cuando los requisitos se ajustan a la capacidad del proceso | Suele requerir desbarbado, rasurado, rectificado o acabado de bordes | Puede requerir desbarbado o acabado de bordes según las características exigidas | Puede requerir eliminación de óxido, desbarbado o acabado de bordes | El acabado adicional del borde suele ser mínimo, pero no resulta eficiente para la producción en serie |
| Volumen adecuado | Volumen medio o alto que justifique la inversión en utillaje | Volumen medio a muy alto | Grandes volúmenes y producción en serie | Desde prototipos hasta volúmenes medios; menos eficiente en coste unitario para volúmenes muy altos | Prototipos, fabricación de utillajes y series cortas de precisión |
| Inversión en utillaje | Utillaje de mayor precisión, justificado por el borde funcional y la reducción de operaciones posteriores | Utillaje menos complejo para piezas sencillas | Utillaje de alta complejidad y coste por pieza muy bajo a gran escala | Inversión reducida en utillaje; el tiempo de máquina determina el coste unitario | Baja inversión en utillaje, pero un coste elevado de tiempo de máquina |
| Cuándo elegirlo | Elegirlo cuando la integridad del borde reduce el riesgo total de fabricación y el coste del acabado posterior | Elegirla cuando la velocidad y una geometría sencilla importan más que la función del borde | Elegirla cuando varias operaciones pueden integrarse en un único troquel de alta velocidad | Elegirlo cuando la prioridad es la flexibilidad de diseño o la rapidez de prototipado | Elegirla cuando la precisión importa más que la productividad |
Resumen de materiales compatibles
No todos los materiales permiten alcanzar las mismas tolerancias, rugosidad de la superficie de corte o altura de rebaba. La capacidad depende del grado y el estado del material, la geometría, el espesor y el diseño del utillaje de cada pieza.
Limitaciones y casos en los que el corte fino puede no ser la mejor opción
El corte fino es un proceso muy eficaz, pero no constituye automáticamente la mejor opción para todas las piezas metálicas planas. Comprender sus límites permite a los OEM elegir la estrategia de fabricación adecuada y evitar decisiones costosas sobre el utillaje.
Cuándo conviene considerar alternativas
-
Volumen muy bajo: Antes de invertir en un troquel de corte fino, puede resultar más adecuado recurrir al corte láser, la electroerosión por hilo, el mecanizado CNC o un utillaje para prototipos.
-
Espesores o durezas extremos: Pueden aumentar la carga de conformado, acelerar el desgaste del utillaje y reducir la viabilidad del proceso fuera de los parámetros habituales.
-
Materiales muy blandos: Pueden deformarse, griparse o presentar defectos en la superficie de corte si no se optimizan el acabado del utillaje y la lubricación.
-
Bordes no funcionales: Si el borde cortado no es funcionalmente crítico y se admite un acabado posterior, la estampación convencional puede seguir siendo la opción más económica.
Cuándo destacan otros procesos
-
Embutición profunda o conformado 3D: Las piezas con embutición profunda, geometría hueca o un conformado tridimensional complejo suelen ser más adecuadas para la estampación por transferencia.
-
Bandas con múltiples operaciones a alta velocidad: Las piezas que requieren múltiples operaciones a alta velocidad con alimentación por banda y producción en serie pueden fabricarse de forma más eficiente mediante estampación con troquel progresivo.
-
Iteraciones rápidas de diseño: Cuando la prioridad es modificar y validar el diseño con rapidez, el corte láser evita invertir prematuramente en un utillaje definitivo.
-
Precisión extrema en series cortas: La electroerosión por hilo puede ofrecer una precisión superior en series cortas y materiales difíciles de mecanizar.
Aplicaciones industriales y ejemplos de componentes de alto valor
El corte fino se utiliza en sectores donde los bordes funcionales y una repetibilidad estricta resultan esenciales para el rendimiento, la seguridad o la fiabilidad del montaje.
| Sector | Ejemplos de componentes fabricados mediante corte fino | Por qué importa la calidad de la superficie de corte |
|---|---|---|
| Sistemas de frenado para automoción | Placas de soporte para sistemas de freno, placas portapastillas, anillos sensores de ABS, placas para palancas de freno y componentes de freno de estacionamiento | La planitud y la integridad del borde influyen en el ajuste durante el montaje, el comportamiento frente a la fricción y la fiabilidad de los elementos críticos para la seguridad. |
| Transmisión y tren motriz de automoción | Discos de embrague, segmentos de engranaje, placas de mecanismos de cambio, placas de trinquete, arandelas de empuje y componentes relacionados con ruedas dentadas | Los bordes lisos y controlados reducen el desgaste y mejoran la repetibilidad del acoplamiento mecánico. |
| Mecanismos de asientos, cierres y seguridad | Placas de reclinación de asientos, placas de cierre, trinquetes de bloqueo, componentes de hebillas y placas de bisagras | Los bordes funcionales suelen interactuar con mecanismos móviles, trayectorias de carga o elementos de bloqueo. |
| Electrónica y sistemas eléctricos | Placas para conectores, placas de blindaje, bastidores de terminales (leadframes), contactos, terminales conductores y componentes para barras colectoras | El control de rebabas y la estabilidad dimensional favorecen el montaje automatizado y la fiabilidad eléctrica. |
| Productos sanitarios | Preformas para instrumentos quirúrgicos, carcasas de precisión, placas de bloqueo y componentes para mecanismos de pequeño tamaño | Los bordes limpios reducen las necesidades de acabado posterior y favorecen la uniformidad en aplicaciones reguladas. |
| Equipos industriales | Placas de válvulas y bombas, separadores, arandelas de precisión, placas de retención y articulaciones mecánicas | La estabilidad dimensional y la calidad uniforme de la superficie de corte favorecen un rendimiento mecánico fiable a largo plazo. |
| Aeroespacial y movilidad | Placas para mecanismos de control, soportes, arandelas de precisión e interfaces mecánicas ligeras | El peso, la tolerancia y la fiabilidad del borde pueden ser determinantes en conjuntos de altas prestaciones. |
Capacidades de Layana en corte fino y fabricación de precisión
Layana es un fabricante certificado conforme a IATF 16949, con más de 40 años de experiencia en utillajes y estampación, diseño interno de troqueles y un sistema de fabricación integrado que conecta el corte fino con el moldeo de plástico, el sobremoldeo y el montaje.
| Capacidad | Detalles de Layana |
|---|---|
| Perfil industrial | Fabricante certificado conforme a IATF 16949 para proyectos de OEM internacionales. |
| Experiencia técnica | Más de 40 años de experiencia en utillajes y troqueles multiestación. |
| Utillaje interno | Diseño y fabricación internos de troqueles; tamaño de utillaje de hasta 2.500 × 1.000 × 550 mm y peso de hasta 1.200 kg. |
| Rango de prensas | Prensas de estampación de 25 a 300 t. |
| Espesor del material | De 0,02 a 8 mm, según el proceso, el material, la geometría y el diseño del utillaje. |
| Tolerancia alcanzable | Hasta ±0,01 mm, según la geometría de la pieza, el comportamiento del material, el diseño del utillaje, las condiciones de la prensa y el plan de inspección. |
| Capacidad de fabricación de utillajes | Aproximadamente 10 juegos de troqueles al mes, lo que permite atender con rapidez los proyectos de utillaje de los clientes. |
| Sistema de calidad | Sistema certificado conforme a IATF 16949, con APQP, PPAP, PFMEA, MSA, SPC, GR&R, planes de control y gestión de la calidad de proveedores. |
| Sostenibilidad | Certificación de Fábrica Verde y certificaciones ISO 14001 e ISO 14064, con informes de gases de efecto invernadero que respaldan la evaluación ESG de proveedores. |
| Procesos complementarios | Estampación con troquel progresivo, estampación por transferencia, utillajes personalizados, inyección de plástico, moldeo por inserción, sobremoldeo y montaje de componentes. |
Capacidades integradas de Layana
Utillaje interno y diseño de troqueles
Diseño, fabricación y mantenimiento integral de troqueles, con una transición rápida del utillaje para prototipos al utillaje de producción en proyectos de corte fino y estampación.
Estampación con troquel progresivo y por transferencia
Procesos complementarios de conformado metálico para proyectos en los que varias operaciones secuenciales o el conformado 3D ofrecen mejores resultados que el corte fino.
Moldeo por inserción y sobremoldeo
Integración de componentes metálicos obtenidos por corte fino o estampación en carcasas de plástico, elementos de sellado o conjuntos multimaterial dentro de un único ecosistema de suministro.
Metrología y sistema de calidad
Máquinas de medición por coordenadas (CMM), escaneado 3D, inspección dimensional y SPC, respaldados por APQP, PPAP, PFMEA, MSA, GR&R y un sistema conforme a IATF 16949.
Fábrica verde y sostenibilidad
Los clientes evalúan cada vez más a sus socios industriales no solo por el coste de las piezas, la calidad dimensional y el cumplimiento de los plazos, sino también por la transparencia ambiental, la eficiencia energética, la reducción de residuos, la gestión de gases de efecto invernadero y la gestión responsable de las instalaciones. Estos criterios forman parte del programa de sostenibilidad y ESG de Layana.
Layana ha obtenido la certificación de Fábrica Verde y cuenta con la certificación ISO 14001 para su sistema de gestión ambiental, lo que respalda un enfoque estructurado de responsabilidad ambiental, cumplimiento, seguimiento y mejora continua.
La Fábrica Verde de Layana y sus iniciativas de producción más limpia incluyen sistemas de reutilización de agua y captación de agua de lluvia, cuantificación de emisiones de CO₂, programas de reciclaje, equipos de bajo consumo, recuperación de calor, mejoras de eficiencia en las líneas de producción y medidas de control de polvo y ruido.
Layana también cuenta con la certificación ISO 14064 para la cuantificación de gases de efecto invernadero, lo que permite un seguimiento y una comunicación más transparentes de las emisiones de CO₂ para clientes con requisitos ESG o de cadena de suministro baja en carbono.
Fábrica verde — producción más limpia certificada y gestión responsable de las instalaciones.
ISO 14001 — sistema de gestión ambiental que abarca el cumplimiento normativo, el seguimiento y la mejora continua.
ISO 14064 — cuantificación de gases de efecto invernadero para una gestión transparente del CO₂ y la evaluación ESG de proveedores.
Producción más limpia — reciclaje de agua, recuperación de lluvia, equipos de bajo consumo, recuperación de calor y control de polvo y ruido.
Preguntas frecuentes sobre el corte fino (fine blanking) de Layana
¿Cuál es la principal ventaja del corte fino? +
¿Es el corte fino (fine blanking) lo mismo que la estampación convencional? +
¿Qué materiales pueden procesarse mediante corte fino? +
¿Qué tolerancias puede alcanzar Layana mediante corte fino? +
¿Por qué es importante IATF 16949? +
¿Puede Layana fabricar piezas por corte fino que requieran moldeo por inserción o sobremoldeo? +
¿Puede Layana atender proyectos PPAP de automoción? +
¿Puede Layana ofrecer prototipado rápido para validar un diseño? +
