Kundenspezifische Präzisionsstanzwerkzeuge – Design und Entwicklung für maßgeschneiderte Fertigung

In der heutigen schnelllebigen Industrielandschaft zählen Präzision und Effizienz zu den entscheidenden Erfolgsfaktoren. Hersteller aus verschiedenen Branchen sind kontinuierlich auf der Suche nach Methoden, um hochwertige Komponenten in großem Stückzahlen zu produzieren und dabei sowohl Kosten als auch Durchlaufzeiten zu minimieren.   Das Präzisionsmetallprägen ist eine Technologie, die diesen Anforderungen optimal gerecht wird. Sie ermöglicht die Massenproduktion von komplexen und konsistenten Metallteilen mit präzisen Geometrien. Diese Teile können anschließend in Produktmontagen oder Unterbaugruppen integriert oder in andere Kunststoffteile eingesetzt oder umspritzt werden. Dieser Prozess ist entscheidend für Branchen wie die Automobilindustrie, Elektronik, Medizintechnik und Luft- und Raumfahrt, in denen höchste Präzision, strenge Anforderungen und komplexe Designs zum Standard gehören.

Kundenspezifisches Metallprägen im Überblick

Präzisionsmetallprägen ist ein Kaltumformverfahren, bei dem flache Metallbleche durch hohen Druck in spezifische Formen und Designs geformt werden. Der Prozess umfasst das Zuführen von Metallblechen in eine Stanzpresse, die mit spezialisierten Werkzeugmatrizen ausgestattet ist, die das Metall in die gewünschte Form bringen.

Der Prägeprozess kann verschiedene Techniken wie Ausschneiden, Stanzen, Biegen, Prägen oder Flanschen umfassen, die jeweils unterschiedlichen Zwecken bei der Formgebung und Fertigstellung der Metallteile dienen. Die Wahl der Technik hängt von der Komplexität, Größe und den funktionalen Anforderungen des Produkts ab.

Übersicht der Metallprägetechniken

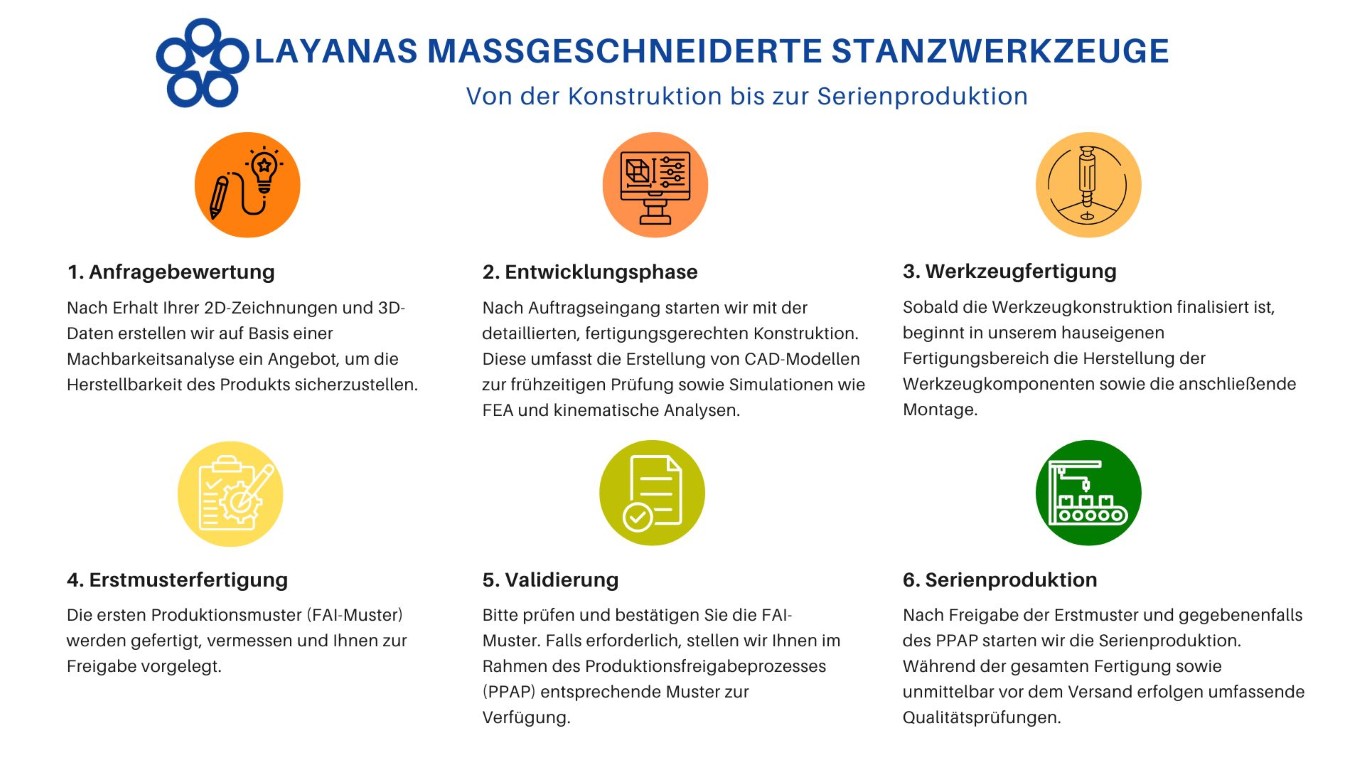

Layanas Werkzeugkompetenzen und kundenspezifische Dienstleistungen

Layana hat ein Kernteam von Werkzeugmachern, einige mit 40 Jahren Erfahrung, von einfachen Stanzwerkzeugen bis hin zu Folgeverbundwerkzeugen, und die meisten Werkzeuge werden im eigenen Haus gefertigt.

Kategorie	Fähigkeit
Maximale Größe eines Werkzeugs	Bis zu 2.500mm*1.000mm*550mm
Maximales Gewicht eines Werkzeugs	Bis zu 1.200kg
Materialstärkenbereich	0,02mm~6mm
Toleranzbereich	Bis zu ±0,01mm
Produktivität/Monat	10 Sätze von Stanzwerkzeugen
Stanz-maschinen-tonnage	Von 25-Tonnen bis 300-Tonnen

Zertifizierte Grüne Fabrik und Anbieter für Saubere Produktion

Auf dem heutigen globalen Markt, insbesondere in Regionen wie der EU, Nordamerika und Japan, hat die Schaffung nachhaltiger Lieferketten oberste Priorität. Layana ist in diesem Bereich bereits einen Schritt voraus und positioniert sich stolz als eine der umweltbewusstesten Fertigungsfabriken in Asien. Wir haben bedeutende Zertifizierungen erreicht, darunter das Gold-Level für Grünes Bauen,das System für Saubere Produktion und Grüne Fabrik-Zertifizierungen. Zudem sind wir nach ISO 50001 und ISO 14064 zertifiziert, was unser Engagement für Energieeffizienz und Kohlenstoffmanagement bekräftigt. Unsere umfangreiche CO2-Fußabdruck-Inventur unterstreicht weiter unser Engagement für Umweltschutztransparenz und Nachhaltigkeit. Layana arbeitet mit renommierten OEMs in Branchen wie der Automobilindustrie, Elektronik, Luft- und Raumfahrt, Medizintechnik und Fahrradindustrie zusammen und hilft ihnen, CO2-Emissionen in ihren Lieferketten zu reduzieren. Durch die Wahl von Layana können Unternehmen weltweit die Umweltverantwortung ihrer Liefernetzwerke verbessern und die globalen Bemühungen zur Bekämpfung des Klimawandels unterstützen, während sie gleichzeitig hohe Produktionsstandards aufrechterhalten. Dieser proaktive Ansatz trägt nicht nur zu einer grüneren Zukunft bei, sondern stellt auch sicher, dass Layana an vorderster Front nachhaltiger Fertigungslösungen bleibt.

Die Schlüsselkomponenten des kundenspezifischen Metallprägens

Werkzeuge/Matrizen

Werkzeuge sind essenziell für den Metallprägeprozess. Es handelt sich um spezialisierte Werkzeuge, die dazu entwickelt wurden, Metallbleche zu schneiden, zu formen und in spezifische Formen zu bringen. Beim kundenspezifischen Metallprägen werden Werkzeuge maßgefertigt, um genau den Spezifikationen des zu produzierenden Teils zu entsprechen. Sie reichen von einfachen Einstufen-Designs bis hin zu komplexen progressiven Matrizen , die mehrere Operationen in einem einzigen Presszyklus ausführen.

• Einfache Matrizen: Diese Matrizen führen pro Presszyklus nur eine einzelne Operation aus und eignen sich nur für Teile mit einfacher Geometrie oder für kleinere Produktionsserien. Sie sind relativ einfach zu gestalten und bieten eine kostengünstige Lösung für kleine Produktionsserien.
• Verbund- oder Kombinationsmatrizen: Diese Matrizen führen mehrere Schneidoperationen (oder Formoperationen im Fall von Kombinationsmatrizen) in einem einzigen Pressenhub aus und sind dadurch effizienter als die Verwendung mehrerer einfacher Matrizen.
• Progressive Matrizen: Diese sind komplexere Matrizen und können mehrere Operationen sequenziell ausführen, während der Metallstreifen durch die Matrizenstationen fortschreitet. Jede Station führt eine spezialisierte Operation aus. Progressive Matrizen sind ideal für die Hochvolumenproduktion komplexer Teile und bieten Effizienz und hohe Maßgenauigkeit.
• Transfermatrizen: Transfermatrizen sind eine fortschrittliche Metallpräge-Lösung, die für die Herstellung größerer, komplexerer und tiefgezogener Teile konzipiert ist. Im Gegensatz zu progressiven Matrizen verwenden Transfermatrizen mechanische Finger oder Roboterarme, um das Teil zwischen den Stationen zu bewegen und so während mehrerer Operationen eine präzise Handhabung zu gewährleisten. Diese Methode ist ideal für die Herstellung hochkomplexer, konkaver Komponenten, die oft in Branchen wie Automobilindustrie, Luft- und Raumfahrt sowie Schwermaschinenbau erforderlich sind.

Die Stanzpressen und Materialzufuhrsystem

Stanzpressen liefern die notwendige Kraft, um die Matrizen zu betreiben und das Metall zu formen. Die Wahl der Presse hängt von Faktoren wie der Größe des Produkts, der Komplexität des Designs und spezifischen Anforderungen ab.

• Mechanische Pressen: Diese Pressen verwenden einen Schwungradmechanismus, um Kraft zu erzeugen, und sind bekannt für ihre hohe Geschwindigkeit und Effizienz. Sie eignen sich für Anwendungen, die gleichmäßige und repetitive Bewegungen erfordern.
• Hydraulische Pressen: Durch die Verwendung von Hydraulikzylindern zur Kraftgenerierung bieten diese Pressen eine hervorragende Kontrolle über Geschwindigkeit und Druck, was sie ideal für großvolumige oder Tiefziehoperationen macht, bei denen Präzision entscheidend ist.
• Servopressen: Ausgestattet mit Servomotoren bieten diese Pressen außergewöhnliche Kontrolle über Bewegung und Geschwindigkeit, was hochpräzise und anpassbare Operationen ermöglicht. Sie sind zunehmend beliebt in Anwendungen, die komplizierte Formgebung und enge Toleranzen erfordern.

Abgesehen von den Stanzpressen ist das Materialzufuhrsystem entscheidend für eine kontinuierliche Produktion. Das Zuführsystem besteht hauptsächlich aus den folgenden Elementen:

• Abwickelsystem: Dieses Gerät wickelt die Metallspule ab und führt sie dem Richtsystem zu, um eine kontinuierliche Materialversorgung der Stanzpresse sicherzustellen.
• Richtsystem: Das Richtsystem richtet den Metallstreifen, um Krümmungen oder Unregelmäßigkeiten zu entfernen, bevor er in die Stanzpresse eintritt. Es stellt sicher, dass das Material perfekt flach und bereit für präzises Stanzen ist.
• Sammlersystem: Nachdem das Metall gestanzt wurde, sammelt das Sammlersystem das Abfallmaterial und formt eine neue Spule.



Materialauswahl

Die Auswahl geeigneter Metallmaterialien ist entscheidend, um die gewünschten Eigenschaften und die Leistung des Endprodukts zu gewährleisten. Häufig verwendete Materialien im Präzisionsmetallprägen sind:

• Kaltgewalzter Stahl: Er bietet ausgezeichnete Festigkeit und Oberflächengüte, was ihn für eine Vielzahl von Anwendungen geeignet macht, insbesondere dort, wo Präzision und glatte Oberflächen erforderlich sind.
• Edelstahl: Bekannt für seine Korrosionsbeständigkeit, Festigkeit und Haltbarkeit wird Edelstahl häufig in Branchen wie in der Medizin, in der Lebensmittelverarbeitung und in der Automobilindustrie eingesetzt. Seine Fähigkeit, harten Umgebungen standzuhalten, macht ihn zu einem der am häufigsten verwendeten Metalle im Metallprägen oder anderen Metallformungsindustrien.
• Kohlenstoffstahl: Geschätzt für seine Festigkeit und Erschwinglichkeit wird Kohlenstoffstahl weit verbreitet in der Automobil-, Bau- und Schwermaschinenindustrien eingesetzt. Er bietet gute Bearbeitbarkeit und Schweißbarkeit, obwohl er nicht die gleiche Korrosionsbeständigkeit wie Edelstahl besitzt. Aus diesem Grund werden gestanzte Kohlenstoffstahlteile normalerweise einer Oberflächenbehandlung wie Galvanisierung unterzogen, um zu verhindern, dass sie im Laufe der Zeit rosten.
• Aluminium: Aluminium ist leicht und korrosionsbeständig und daher ideal für Anwendungen, bei denen Gewichtsreduzierung wesentlich ist, wie in der Luft- und Raumfahrt, im Automobilbereich und in der Unterhaltungselektronik. Es bietet auch gute elektrische Leitfähigkeit und thermische Eigenschaften. Mit der Einführung und dem Wachstum neuer Mobilitätsformen haben schwere Batterien das Gewicht zu einem immer wichtigeren Faktor bei der Auswahl von Metall für gestanzte Produkte gemacht.
• Kupfer: Kupfer ist bekannt für seine ausgezeichnete elektrische und thermische Leitfähigkeit und wird häufig in elektrischen Verkabelungen, elektronischen Komponenten und Wärmetauschern eingesetzt. Es wird auch aufgrund seiner Duktilität und einfachen Formgebung geschätzt. Da Kupfer zur Oxidation neigt, werden häufig bestimmte Kupferlegierungen oder Beschichtungen verwendet, um seine Korrosionsbeständigkeit zu verbessern und so die Haltbarkeit in rauen Umgebungen zu gewährleisten. Kupferlegierungen finden auch oft Anwendung im Metallprägen, um Härte und Verschleißfestigkeit zu erhöhen, während die leitenden Eigenschaften von Kupfer erhalten bleiben.



• Messing: Eine Legierung aus Kupfer und Zink, Messing wird für seine Verarbeitbarkeit, Korrosionsbeständigkeit und attraktive Erscheinung geschätzt. Es wird häufig in dekorativen Anwendungen, Sanitärarmaturen und Musikinstrumenten verwendet.
• Bronze: Eine Kupferlegierung, Bronze ist bekannt für seine Verschleißfestigkeit und Haltbarkeit, was es für Lager, Buchsen und andere Komponenten geeignet macht, die eine langanhaltende Leistung unter schwierigen Bedingungen erfordern.
• Kupfer-Beryllium: Diese Legierung bietet eine einzigartige Kombination aus Festigkeit, Leitfähigkeit und Härte. Sie wird oft in Anwendungen eingesetzt, die hohe Anforderungen an elektrische Leitfähigkeit und Ermüdungsfestigkeit stellen, wie in Steckverbindern, Federn und Präzisionsinstrumenten.
• Silber: Geschätzt für seine außergewöhnliche elektrische Leitfähigkeit, wird Silber häufig in spezialisierten elektrischen Kontakten und Steckverbindern verwendet. Obwohl es teuer ist, machen seine hohe Leitfähigkeit und Oxidationsbeständigkeit es in bestimmten Hochleistungsanwendungen unverzichtbar.
• Titan: Titan bietet ein außergewöhnliches Festigkeits-Gewichts-Verhältnis und Korrosionsbeständigkeit, was es ideal für Anwendungen in der Luft- und Raumfahrt, Medizin und Marine macht. Dank seiner Biokompatibilität ist es auch ein bevorzugtes Material für medizinische Implantate und Geräte.


Die Vorteile des Metallprägens und der kundenspezifischen Werkzeuge

• Kosteneffizienz: Metallprägen ist in der Massenproduktion äußerst wirtschaftlich, da es eine schnelle Fertigung mit minimalen Arbeitskosten ermöglicht, sobald die Werkzeuge eingerichtet sind. Kundenspezifisches Metallprägen ermöglicht es, Teile zu fertigen, die direkt in Unterbaugruppen oder Baugruppen integriert werden können, ohne dass eine weitere Verarbeitung erforderlich ist.

• Konsistente Qualität: Der Einsatz präziser Matrizen und kontrollierter Prozesse gewährleistet eine gleichbleibende Qualität und hohe Ausgabe über große Produktionsläufe hinweg. Kundenspezifische Werkzeuge ermöglichen die Minimierung des manuellen Nachbearbeitungsaufwands, was dazu beiträgt, die Wahrscheinlichkeit von Qualitätsproblemen während der Produktion zu verringern.

• Designflexibilität: Fortschrittliche Werkzeugtechniken ermöglichen die Herstellung komplexer Formen und detaillierter Feinheiten und bieten Designern erhebliche Flexibilität. Gestanzte Teile können in einigen Fällen durch Techniken wie Bearbeitung (CNC) oder Löten weiterverarbeitet werden, was die Designmöglichkeiten noch weiter erweitert.

• Materialeffizienz: Prägeprozesse und maßgeschneiderte Werkzeuge minimieren Abfall, nutzen Materialien effizient und tragen zur Senkung der Gesamtkosten bei.

• Produktionsgeschwindigkeit: Hochgeschwindigkeitspressen, gepaart mit automatisierten Zuführsystemen, ermöglichen schnelle Produktionsraten und gewährleisten die Fähigkeit, strenge Fristen einzuhalten und hohe Volumenanforderungen mit Leichtigkeit zu bewältigen. Dieses Maß an Automatisierung minimiert erheblich die Arbeitsstunden und manuellen Aufgaben, optimiert den gesamten Produktionsprozess und maximiert die Effizien. Darüber hinaus steigern kundenspezifische Werkzeuge die Produktionsgeschwindigkeit weiter, indem sie den Bedarf an Nachbearbeitung reduzieren und die nachfolgende Montage oder Unterbaugruppenbildung kundenspezifischer Teile vereinfachen, was die gesamte Fertigungszykluszeit verkürzt.

Einschränkungen des Metallprägens und kundenspezifischer Werkzeuge

• • Hohe anfängliche Kosten: Das Entwerfen und Herstellen von Werkzeugen führt zu hohen anfänglichen Kosten, die für kleine Produktionsläufe teuer und zeitaufwendig sein können.

• Designbeschränkungen: Obwohl kundenspezifische Werkzeuge im Metallprägen zahlreiche Vorteile bieten, können sie durch die Komplexität der Teilgeometrie eingeschränkt sein, insbesondere bei komplizierten, dreidimensionalen Formen. Hochdetaillierte Designs können mehrere Prägephasen oder zusätzliche Sekundäroperationen erfordern, was die Kosten erhöhen und die Produktionszeit verlängern kann. Darüber hinaus können die Materialeigenschaften und enge Toleranzen die Designflexibilität weiter einschränken und zusätzliche Herausforderungen bei der Umsetzung des gewünschten Ergebnisses darstellen.

Die Materialauswahl und ihre Auswirkungen auf Werkzeuge

Beim Metallprägen spielt die Materialauswahl eine entscheidende Rolle für die Leistungsfähigkeit und Lebensdauer der Metallpräge-Matrize. Die Auswirkungen zeigen sich in verschiedenen Faktoren wie Rissbildung, Verschleiß, Korrosion und Reibung.

Härtere Materialien wie Kohlenstoffstahl oder Edelstahl belasten die Matrizen stärker, da für das Prägen eine erhöhte Kraft erforderlich ist. Diese erhöhte Belastung beschleunigt das Abstumpfen der Schneidkanten und führt zu einem häufigeren Wartungs- und Schärfungsbedarf der Werkzeuge.

Andererseits sind weichere Materialien wie Aluminium und Kupfer im Allgemeinen leichter zu prägen, was zu reduziertem Verschleiß an den Matrizen führt. Allerdings bringen diese Materialien auch spezifische Herausforderungen mit sich, insbesondere durch Aufbauschneiden, bei dem sich Material auf der Oberfläche der Matrizen ablagert. Dieser Aufbau kann im Laufe der Zeit Oberflächenschäden verursachen, die eine sorgfältige Überwachung erfordern.

Die Layana Company zeichnet sich durch ihre Präzision und operative Exzellenz aus und führt regelmäßige sowie prädiktive Wartungsmaßnahmen durch, die den höchsten Automobilstandards entsprechen. Diese Praxis trägt dazu bei, Verschleiß und Aufbauschneiden zu minimieren, die Werkzeuglebensdauer zu verlängern und Ausfallzeiten zu reduzieren, wodurch letztlich die Gesamteffizienz verbessert wird.

Korrosion ist ein weiterer Faktor, der bei der Materialauswahl für das Prägen berücksichtigt werden muss. Metalle wie Kupfer, Messing oder behandelter Stahl sind besonders korrosionsanfällig, was chemischen Reaktionen mit dem Werkzeugstahl auslösen und zu Lochfraß oder Rost an den Matrizenoberflächen führen kann. Zur Vermeidung solcher Probleme können Werkzeugmatrizen mit speziellen Beschichtungen wie PVD oder Nitrieren versehen werden, oder es kann auf Materialien mit höherer Korrosionsbeständigkeit, etwa Hartmetall, zurückgegriffen werden.

Reibung und Schmierung spielen ebenfalls Schlüsselrollen dabei, wie Materialien die Metallprägewerkzeuge beeinflussen. Je nach Material variieren die Reibungskoeffizienten im Kontakt mit den Matrizen, was den Verschleiß direkt beeinflusst. Materialien mit hohem Reibungswiderstand können zu übermäßigem Verschleiß an den Matrizenoberflächen führen und einen Wärmeaufbau begünstigen, was schließlich zu Werkzeugverformung oder vorzeitigem Ausfall führen kann.

Bewältigung von Herausforderungen im kundenspezifischen Metallprägen

Kundenspezifisches Metallprägen stellt mehrere Herausforderungen, insbesondere bei der Herstellung von Teilen mit komplexen Geometrien und engen Toleranzen. Um diese Komplexitäten zu meistern, ist eine frühzeitige Zusammenarbeit zwischen Designern, Ingenieuren und Prägeexperten entscheidend, um Machbarkeit und Herstellbarkeit sicherzustellen. Bei Layana legen wir großen Wert auf einen kollaborativen Entwicklungsansatz, bei dem wir kontinuierliche Einblicke aus einer Herstellbarkeitsperspektive bieten. Dies garantiert Designs, die nicht nur kosteneffizient und maßlich präzise sind, sondern auch eine reibungslose, zuverlässige und schnelle Produktion ermöglichen.

Layana ist in der Lage, einen Cpk-Wert von 1,67 zu erreichen, was einen hochfähigen Prozess mit minimaler Variation innerhalb der Toleranzgrenzen anzeigt. Dies gewährleistet eine konsistente Produktion von Teilen innerhalb der Spezifikationen, was in Hochpräzisionsindustrien wie der Automobilindustrie von entscheidender Bedeutung ist, wo führende OEMs Layana für konsistente Qualität und technische Expertise vertrauen. Für Anwendungen mit engen Toleranzen gewährleisten Layanas Präzisionswerkzeuge, moderne Prägemaschinen und interne Qualitätssicherungsexperten die erforderliche hohe Genauigkeit. Darüber hinaus optimieren automatisierte Systeme und progressive Prägestanzen die Produktionseffizienz, reduzieren manuelle Eingriffe und erfüllen die Anforderungen der Massenproduktion.
