Estampación de titanio para componentes de precisión
Innovación y fiabilidad sin igual
Desde estructuras aeroespaciales de misión crítica hasta implantes médicos que salvan vidas: una guía completa de ingeniería sobre el titanio, sus aleaciones y cómo Layana domina internamente uno de los materiales más exigentes del sector.
Navegación Ir a una sección
Aspectos clave
- El titanio ofrece la resistencia del acero con aproximadamente un 45 % menos de peso, además de una capa natural de óxido que le proporciona una resistencia excepcional a la corrosión y biocompatibilidad.
- El bajo módulo elástico y la elevada tasa de endurecimiento por deformación del titanio provocan una importante recuperación elástica y gripado adhesivo, los dos principales desafíos de la estampación de titanio.
- Los grados CP 1-4 ofrecen la mejor conformabilidad para piezas embutidas en profundidad; Ti-6Al-4V (grado 5) y su variante ELI (grado 23) priorizan la resistencia y la ductilidad de grado médico frente a la conformabilidad.
- La plataforma de fabricación con integración vertical de Layana combina estampación mediante troquel progresivo, moldeo por inyección de plástico, moldeo por inserción y sobremoldeo bajo un mismo techo, lo que permite una producción coordinada de componentes complejos de metal, plástico y bimaterial.
- Layana cuenta con las certificaciones IATF 16949, ISO 14001 e ISO 45001, y dispone de la primera Green Factory Certification de su región, donde diseña y produce componentes de titanio bajo un mismo techo.
La estampación de titanio constituye la base de la fabricación moderna de altas prestaciones, ya que permite producir componentes ligeros, de alta resistencia y resistentes a la corrosión que requieren las industrias más exigentes del mundo. Desde piezas aeroespaciales y de automoción de misión crítica hasta dispositivos médicos que salvan vidas, la capacidad de conformar con precisión aleaciones de titanio es fundamental para el avance tecnológico. Sin embargo, las propiedades intrínsecas del titanio —alta resistencia, baja ductilidad y una recuperación elástica extrema— lo convierten en uno de los materiales más difíciles de conformar, lo que exige un conocimiento avanzado de ingeniería, un riguroso control del proceso y tecnología de vanguardia.
En este entorno donde la precisión es crítica, Layana Company se consolida como un socio estratégico e imprescindible de fabricación. Basándose en décadas de experiencia en estampación de alta precisión, utillaje propio e integración vertical completa, Layana dispone del conocimiento de ingeniería y de los avanzados sistemas automatizados necesarios para dominar materiales complejos como el titanio. Nuestro enfoque integral, que combina el Diseño para la fabricabilidad (DFM) con la automatización de última generación y el compromiso con una calidad de producción controlada, ofrece a los fabricantes OEM de todo el mundo una vía segura para transformar sus diseños más ambiciosos en productos fiables y listos para el mercado.
La solución integrada de Layana para la fabricación de altas prestaciones
El compromiso fundamental de Layana es ofrecer una solución integral de fabricación que acelere la salida al mercado, reduzca el coste total de propiedad y garantice la fiabilidad del producto a largo plazo. Este modelo integrado está diseñado específicamente para superar los desafíos inherentes a la estampación de titanio, donde el éxito depende del control y la precisión en cada etapa, desde el diseño inicial del utillaje hasta la inspección final.
Al integrar el utillaje, la estampación, el moldeo por inyección de plástico y el montaje automatizado bajo un mismo techo, Layana garantiza un control sin igual, flexibilidad de producción y plena responsabilidad durante todo el ciclo de vida de un componente de titanio.
Taller de utillaje: diseño interno de troqueles, CNC, electroerosión por hilo y rectificado de precisión.
Simulación: modelización mediante FEA de la recuperación elástica, el flujo del material y la concentración de tensiones.
Producción en serie: prensas automatizadas de gran tonelaje con inspección AOI en línea cuando se especifica.
Montaje híbrido: moldeo por inserción y moldeo multimaterial integrados con estampación de titanio.

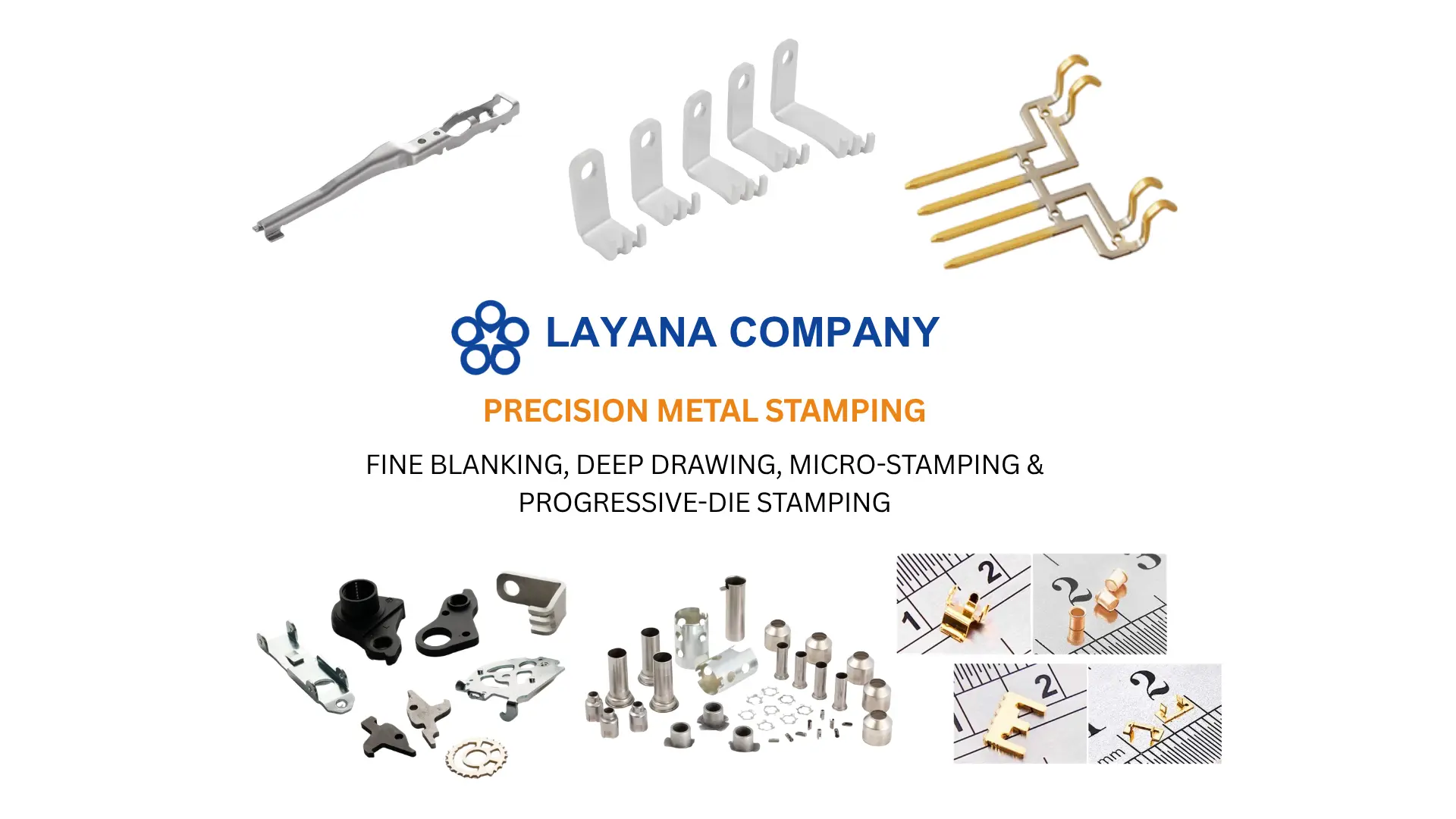

Las ventajas diferenciales de Layana en estampación de precisión
La capacidad de Layana para ofrecer de forma constante resultados fiables y de alta calidad en las aplicaciones más exigentes se basa en un conjunto de ventajas competitivas diferenciales que abarcan todo el ciclo de vida del producto.
Verdadera integración vertical
Gestionamos internamente el diseño y la fabricación del utillaje y los troqueles, la estampación, el moldeo por inyección de plástico y el montaje automatizado, eliminando los retrasos y los riesgos de calidad derivados de coordinar a múltiples proveedores.
Ingeniería avanzada e I+D
Nuestro equipo de ingeniería aplica DFM y DFMEA para optimizar los diseños desde el inicio, algo esencial para prever y compensar la recuperación elástica del titanio antes incluso de fabricar el troquel.
Dominio de la fabricación híbrida
El dominio del moldeo por inserción, el moldeo continuo de bobina a bobina y el moldeo multimaterial permite integrar sin discontinuidades el titanio estampado con plásticos técnicos.
Fabricación sostenible
Como Green Factory certificada, Layana integra los principios ESG en todas sus operaciones mediante sistemas energéticamente eficientes, reciclaje de agua en circuito cerrado y una gestión activa de la huella de carbono.
Certificaciones y credibilidad global de Layana
La confianza y el cumplimiento normativo constituyen la base de las colaboraciones de Layana con los principales fabricantes OEM del mundo. Nuestras operaciones y nuestro sistema de gestión de la calidad están avalados por normas reconocidas internacionalmente.
IATF 16949
Certificación para la industria mundial de la automoción que garantiza un sólido control de los procesos y el aseguramiento de la calidad en las aplicaciones más exigentes.
ISO 14001
Acredita la eficacia del Sistema de Gestión Ambiental (SGA) de Layana y confirma nuestro compromiso con unas operaciones sostenibles.
ISO 45001
Garantiza un sistema de gestión de la seguridad y salud en el trabajo de nivel internacional, priorizando el bienestar del equipo de Layana.
Green Factory Certification
Fuimos la primera empresa de nuestra región en obtener esta certificación, que acredita logros verificados en producción limpia, eficiencia energética y gestión circular de los recursos.
¿Qué es la estampación de titanio?
La estampación de titanio es un proceso especializado de conformación metálica que transforma chapas o bobinas de aleación de titanio en componentes tridimensionales de alta precisión. Una prensa mecánica o hidráulica de gran tonelaje acciona un conjunto de troqueles diseñado a medida sobre la pieza de titanio, provocando una flexión, estirado y conformación controlados hasta obtener la geometría deseada.
A diferencia de metales más convencionales como el acero o el aluminio, la combinación única de alta resistencia, bajo módulo elástico y acusado endurecimiento por deformación del titanio hace que su estampación resulte especialmente compleja. Estampar titanio con éxito exige un profundo conocimiento de la ciencia de los materiales, un utillaje excepcionalmente robusto y preciso, así como un control muy estricto de los parámetros de la prensa. Los principales desafíos —el gripado adhesivo (adhesión del material a la superficie del troquel), la recuperación elástica (tendencia del material a recuperar parcialmente su forma original) y el riesgo de fisuración— deben mitigarse de forma sistemática mediante ingeniería avanzada y una supervisión sofisticada del proceso. La competencia de Layana en DFM y en utillaje propio es fundamental para diseñar procesos capaces de superar estas dificultades desde el primer momento.

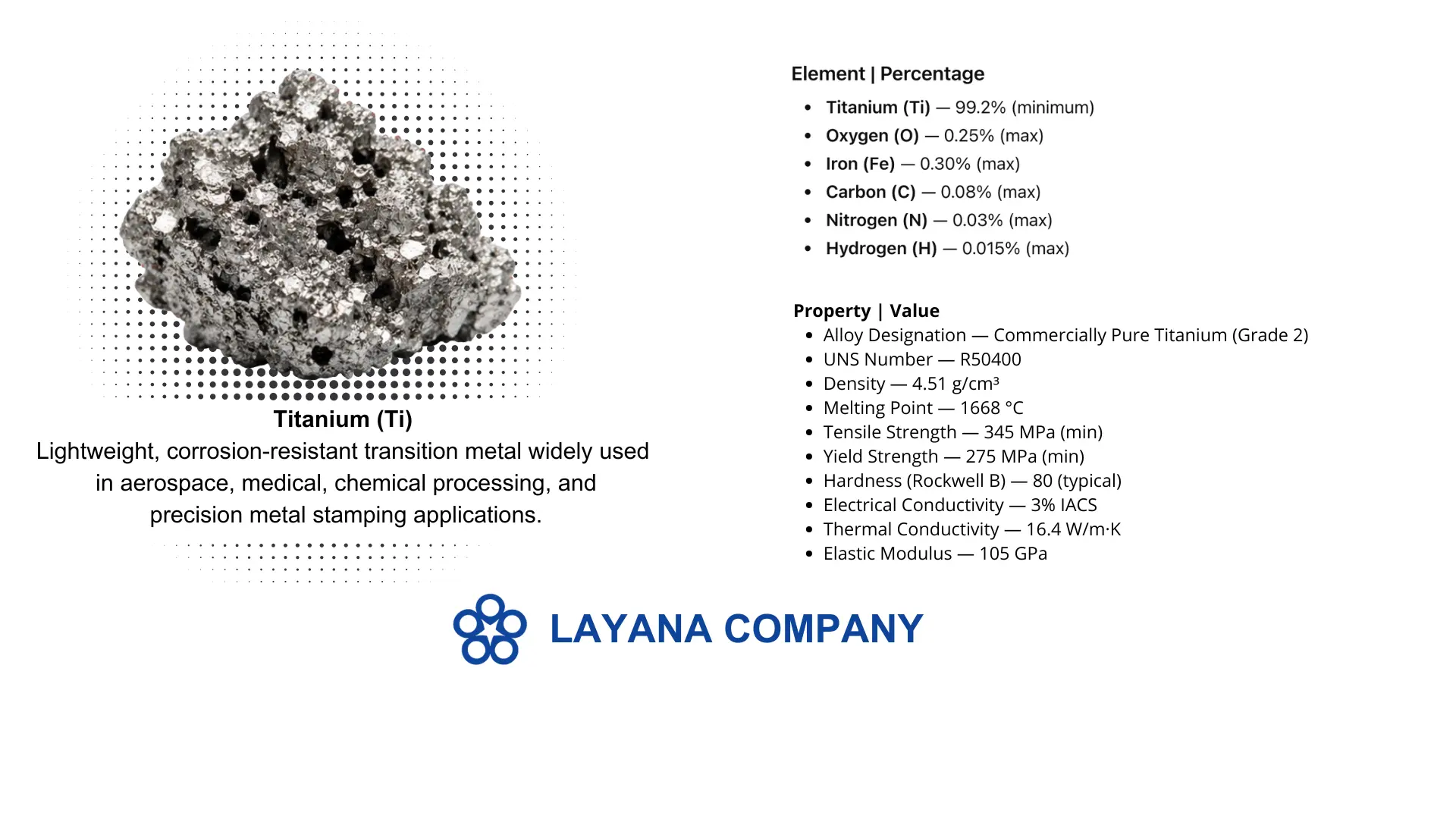

¿Cómo se compara el titanio con el acero y el aluminio?
Comprender la posición del titanio frente a los dos metales más utilizados en estampación explica tanto por qué los fabricantes OEM lo especifican como por qué requiere un socio especializado en estampación. La tabla siguiente compara valores representativos de chapa recocida.
| Propiedad | Titanio (CP Gr. 2) | Acero inoxidable (304) | Aluminio (5052-H32) |
|---|---|---|---|
| Densidadg/cm³ | 4,51: aproximadamente un 45 % más ligero que el acero | 8.00 | 2.68 |
| Resistencia a la tracciónMPa, valor típico | ~345 | ~515 | ~230 |
| Módulo elásticoGPa | ~103: el bajo módulo favorece la recuperación elástica | ~193 | ~70 |
| Relación resistencia-peso | Excelente: su principal ventaja | Moderada | Buena |
| Recuperación elástica durante la conformación | Alta: requiere compensación del sobreplegado mediante FEA | Moderada | De baja a moderada |
| Resistencia a la corrosión | Excelente: capa pasiva de óxido autorregenerativa | Buena; vulnerable a los cloruros | Buena; suele anodizarse |
| Biocompatibilidad | Excelente: apto para implantes | Limitada (contenido de níquel) | No apto para implantes |
| Tendencia al gripado adhesivo | Muy elevada: requiere utillaje con recubrimiento y lubricantes | Moderada | Baja |
| Coste relativo del material | Alto | Bajo a moderado | Bajo |
En resumen: el titanio destaca claramente por su relación resistencia-peso, resistencia a la corrosión y biocompatibilidad, pero su bajo módulo elástico, su tendencia al gripado adhesivo y el coste de la materia prima hacen que solo resulte rentable cuando se minimiza la chatarra y la conformación se completa correctamente a la primera. Ahí es precisamente donde el utillaje propio y el DFM basado en simulación de Layana marcan la diferencia.

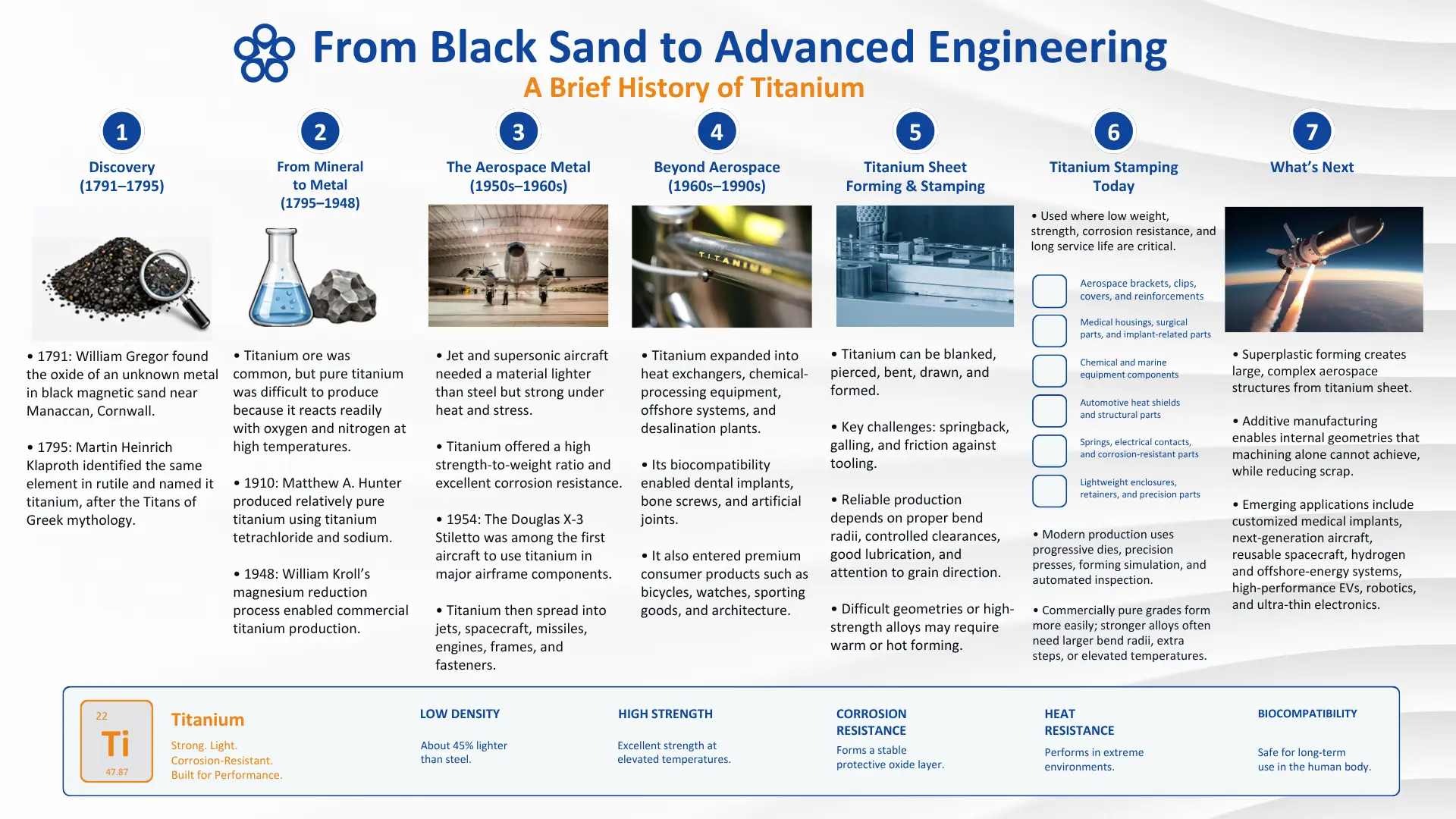

Breve historia del titanio: de las arenas de Cornualles a la era del vehículo eléctrico
El titanio es un material de ingeniería relativamente reciente: apenas lleva unos 80 años siendo viable a escala comercial. Su evolución, desde una curiosidad de laboratorio hasta un referente de la industria aeroespacial y un material de uso generalizado, explica por qué el dominio de la estampación de titanio sigue siendo poco común.
Un elemento desconocido en la arena negra
El geólogo aficionado y clérigo William Gregor identifica un elemento metálico desconocido en la arena negra magnética de Cornualles (Inglaterra), un mineral que más tarde recibiría el nombre de ilmenita.
Bautizado en honor de los Titanes
El químico alemán Martin Heinrich Klaproth descubre de forma independiente el elemento en el mineral rutilo y lo denomina titanio, en honor a los Titanes de la mitología griega, un nombre acorde con la resistencia que demostraría posteriormente.
El proceso Hunter
El metalúrgico Matthew Hunter obtiene por primera vez titanio con una pureza del 99,9 % al reducir tetracloruro de titanio con sodio, demostrando que era posible aislar el metal, aunque todavía no a escala industrial.
El proceso Kroll
William Kroll patenta la reducción del tetracloruro de titanio con magnesio, el avance que hace viable la producción comercial de titanio. El proceso Kroll sigue siendo hoy el método de producción predominante.
La aviación de la Guerra Fría lleva la tecnología al límite
La aviación militar impulsa una enorme inversión en la metalurgia del titanio y en 1954 se desarrolla la aleación Ti-6Al-4V, que continúa siendo la aleación de titanio más utilizada del mundo.
Ejemplo: la estructura del Lockheed SR-71 Blackbird estaba compuesta aproximadamente en un 85 % por titanio, elegido para soportar de forma continua las temperaturas superficiales generadas a velocidades superiores a Mach 3.
El estándar para implantes
La biocompatibilidad y la osteointegración del titanio lo convierten en el material de referencia para implantes ortopédicos y dentales. La aleación Ti-6Al-4V ELI (grado 23), de contenido intersticial ultrabajo, se normaliza para uso quirúrgico.
Productos de consumo de gama alta
La reducción de los costes de transformación introduce el titanio en relojes, monturas de gafas, artículos deportivos y electrónica de alta gama, donde su tacto, durabilidad y acabado justifican un posicionamiento prémium.
Estampación de precisión a gran escala
La electrificación y la reducción de peso incorporan el titanio a las carcasas de baterías para vehículos eléctricos, la electrónica de potencia y los bastidores de teléfonos inteligentes, aplicaciones que requieren estampación de gran volumen con un control riguroso del proceso en lugar de mecanizado de piezas individuales. Es precisamente para esta nueva etapa para la que se han diseñado las líneas automatizadas de estampación de titanio de Layana.
Tipos y categorías de estampación de titanio
El término «estampación de titanio» engloba diversas operaciones específicas de conformación, cada una adecuada para distintas geometrías y niveles de complejidad de los componentes. El proceso óptimo depende del grado de la aleación de titanio, del espesor de la pieza y de los requisitos de la aplicación final.
Entre las aleaciones de titanio más utilizadas en estampación se encuentran la grado 2 comercialmente puro (CP) por su buena conformabilidad y resistencia a la corrosión, y la Ti-6Al-4V (grado 5) para aplicaciones que exigen una relación resistencia-peso excepcional, aunque resulta considerablemente más difícil de conformar. Consulte la tabla comparativa de aleaciones que figura a continuación para obtener un análisis completo.
Ventajas y limitaciones de la estampación de titanio
A pesar de las dificultades del proceso de fabricación, los componentes obtenidos mediante estampación de titanio ofrecen ventajas diferenciadoras que los hacen imprescindibles en aplicaciones de altas prestaciones, aunque también plantean desafíos técnicos que requieren conocimientos especializados para su correcta gestión.
Ventajas incomparables
Relación resistencia-peso
El titanio ofrece la resistencia del acero con aproximadamente un 45 % menos de peso, lo que lo convierte en una opción ideal para reducir masa en los sectores aeroespacial, de automoción y de la electrónica portátil.
Resistencia a la corrosión
Su capa de óxido estable y protectora resiste el agua salada, los productos químicos industriales agresivos y los fluidos corporales, lo que lo convierte en un material de referencia para aplicaciones marinas, químicas e implantes médicos.
Biocompatibilidad
No es tóxico y presenta una excelente compatibilidad con el organismo humano, por lo que es el material de referencia para implantes quirúrgicos, dispositivos ortopédicos y componentes dentales.
Comportamiento a alta temperatura
Las aleaciones de titanio mantienen su resistencia y sus propiedades estructurales a temperaturas elevadas en las que el aluminio dejaría de ser adecuado, por lo que resultan idóneas para componentes de motores y sistemas de escape.
Desafíos técnicos que deben superarse
| Desafío | Causa | Cómo lo resuelve Layana |
|---|---|---|
| Elevado coste del material | El titanio es considerablemente más caro que los metales convencionales | Optimización del anidado y DFM orientado a reducir la chatarra para minimizar el desperdicio |
| Recuperación elástica significativa | El bajo módulo elástico hace que el material recupere parcialmente su forma tras la conformación | Simulación mediante FEA y compensación del sobreplegado integradas en el diseño del troquel |
| Gripado adhesivo | El titanio se adhiere al troquel por soldadura en frío bajo presión | Recubrimientos especializados para herramientas, lubricantes avanzados y un control preciso del proceso |
| Elevado desgaste del utillaje | Las elevadas fuerzas de conformación aceleran el desgaste de los troqueles de estampación | Aceros para herramientas de alta resistencia, fabricación interna de troqueles robustos y mantenimiento preventivo |
| Baja ductilidad / endurecimiento por deformación | El titanio se fisura con facilidad si la conformación es demasiado agresiva | Radios de plegado adecuados y operaciones progresivas de conformación en varias etapas |
El proceso y la metodología de estampación de titanio de Layana
Layana desarrolla los proyectos de estampación de titanio mediante una metodología sistemática orientada a la calidad que integra estrechamente ingeniería, producción y automatización, garantizando que cada componente cumpla de forma constante las especificaciones más exigentes.
Aleaciones de titanio habituales para estampación
Las aleaciones de titanio abarcan desde los grados comercialmente puros, de elevada conformabilidad, hasta las aleaciones alfa-beta y beta de alta resistencia. Elegir el grado adecuado implica equilibrar conformabilidad, resistencia, comportamiento a temperatura y coste.
Las cuatro familias de aleaciones de titanio
Comparativa por grados
| Grado / UNS | Clasificación | Propiedades principales | Observaciones para estampación | Aplicaciones habituales |
|---|---|---|---|---|
| CP grado 1UNS R50250 | Comercialmente puro (α) | El grado CP más blando y dúctil; menor resistencia (≈170 MPa de resistencia mínima a la tracción); excelente resistencia a la corrosión | La mejor conformabilidad de todos los grados de titanio; ideal para embutición profunda y radios de plegado reducidos | Equipos para procesos químicos, carcasas embutidas en profundidad, bandejas médicas |
| CP grado 2UNS R50400 | Comercialmente puro (α) | El mejor equilibrio entre conformabilidad, resistencia (≈345 MPa de resistencia mínima a la tracción) y resistencia a la corrosión; el grado CP de referencia en la industria | Muy buena conformabilidad con recuperación elástica moderada y predecible; la opción predeterminada para la estampación de titanio | Revestimientos estructurales de aeronaves, herrajes marinos, intercambiadores de calor, paneles arquitectónicos |
| CP grado 3UNS R50550 | Comercialmente puro (α) | Mayor resistencia que el grado 2 (≈450 MPa de resistencia mínima a la tracción), con una ligera reducción de la ductilidad | Conformabilidad moderada; requiere radios de plegado más amplios y un mayor control del proceso que el grado 2 | Accesorios aeroespaciales, recipientes criogénicos, componentes críticos sometidos a presión |
| CP grado 4UNS R50700 | Comercialmente puro (α) | Grado CP de mayor resistencia (≈550 MPa de resistencia mínima a la tracción); menor ductilidad que los grados 1–3 | Conformable, pero con mayor recuperación elástica y riesgo de fisuración; requiere un DFM y un diseño del utillaje muy cuidados | Componentes estructurales de aeronaves, instrumental quirúrgico, elementos de fijación de alta resistencia |
| Ti-6Al-4V (grado 5)UNS R56400 | Alfa-beta | ≈895 MPa de resistencia mínima a la tracción; aproximadamente el doble de resistencia que los grados CP; la aleación de titanio más utilizada | Recuperación elástica significativa y elevado riesgo de gripado adhesivo; requiere compensación del sobreplegado basada en FEA y lubricación especializada | Componentes estructurales aeroespaciales, carcasas de baterías/BDU para vehículos eléctricos, componentes de automoción de altas prestaciones |
| Ti-6Al-4V ELI (grado 23)UNS R56401 | Alfa-beta (contenido intersticial ultrabajo) | Misma composición nominal que el grado 5, con menor contenido de oxígeno y hierro, lo que mejora la ductilidad y la tenacidad a la fractura | Algo más fácil de conformar que el grado 5 estándar, aunque sigue siendo exigente | Implantes ortopédicos, dispositivos quirúrgicos, componentes estructurales biocompatibles |
| Ti-3Al-2.5V (grado 9)UNS R56320 | Casi alfa | Resistencia moderada (≈620 MPa de resistencia mínima a la tracción), intermedia entre los grados CP y el grado 5, con buena soldabilidad | Buena conformabilidad para tubos y piezas estampadas de pared delgada; suele suministrarse en bobina o fleje | Tuberías hidráulicas y neumáticas, artículos deportivos, conductos aeroespaciales |
Los valores mínimos de resistencia a la tracción son representativos de las especificaciones ASTM/ASME para chapa recocida y pueden variar según el proveedor, el formato del producto y el estado del tratamiento térmico. El equipo de ingeniería de Layana selecciona el grado, el temple y la especificación exactos (p. ej., AMS, ASTM B265) para satisfacer los requisitos mecánicos, de resistencia a la corrosión y normativos de cada aplicación.
Seleccionar el grado adecuado de titanio es tanto una decisión de estampación como de materiales. El proceso DFM de Layana evalúa la conformabilidad, el comportamiento de la recuperación elástica y los requisitos mecánicos finales antes de fabricar un solo troquel.
Productos, aplicaciones e industrias atendidas
La experiencia de Layana en estampación de precisión se aplica directamente a la fabricación de componentes de titanio de altas prestaciones para una amplia variedad de sectores donde el fallo de un componente no es una opción.
Automoción y vehículos eléctricos
Componentes estructurales ligeros, bridas de escape de altas prestaciones, retenedores de válvulas de motor y carcasas de protección para baterías y módulos de electrónica de potencia.
Dispositivos médicos
Instrumental quirúrgico, implantes ortopédicos (placas y tornillos óseos), componentes dentales y carcasas para dispositivos electrónicos implantables, como marcapasos.
Electrónica de potencia e industria
Disipadores térmicos, componentes de apantallamiento, conectores y carcasas para sensores destinados a entornos que exigen una resistencia extrema a la corrosión y una gran durabilidad.
Electrónica de consumo
Acabado prémium, excelente tacto y gran durabilidad para bastidores de teléfonos inteligentes de gama alta, carcasas de portátiles y componentes para dispositivos wearables.
Recursos relacionados de Layana
La estampación de titanio es una parte de la plataforma de fabricación con integración vertical de Layana. Descubra cómo se combinan nuestras capacidades, sistemas de calidad y programa de sostenibilidad.
Soluciones de fabricación
Estampación metálica de precisión, moldeo por inyección de plástico y de componentes bimaterial, e ingeniería integral: todas las capacidades en una única instalación.
Gestión y aseguramiento de la calidad
IATF 16949, Six Sigma, inspección en línea y mejora continua: así se integra la calidad en cada componente desde el diseño.
Green Factory Certification
El recorrido de Layana hacia una fabricación sostenible: la primera empresa de nuestra región certificada como Green Factory.
Estampación de cobre
Guía técnica complementaria sobre el cobre: historia, propiedades, aleaciones y aplicaciones en estampación de precisión.
Preguntas frecuentes: estampación de titanio
Referencias y normas
Las propiedades de los materiales y las especificaciones citadas en esta guía proceden de las siguientes normas industriales y obras de referencia.
- ASTM B265 — Especificación normalizada para fleje, chapa y placa de titanio y aleaciones de titanio. ASTM International.
- AMS 4911 — Chapa, fleje y placa de aleación de titanio 6Al-4V recocida. SAE International.
- ISO 5832-3 — Implantes para cirugía. Materiales metálicos. Parte 3: Aleación forjada de titanio 6-aluminio 4-vanadio. International Organization for Standardization.
- ASM Handbook, Volume 14B — Metalworking: Sheet Forming. ASM International.
- Leyens, C. y Peters, M. (eds.), Titanium and Titanium Alloys: Fundamentals and Applications. Wiley-VCH.
