センサーハウジング：高信頼性のOEMセンサーアセンブリ

センサーハウジングの役割は、センサーを覆うことだけではありません。検出素子を保護し、端子を正確な位置に保持し、電気インターフェースを絶縁・封止すると同時に、機器に必要な音響・光学・圧力・熱の伝達経路を維持する必要があります。Layanaは、プレス加工、インサート成形、オーバーモールディング、組立、検査を一つの管理された生産システムに統合し、金属と樹脂からなる完成システムとしてハウジングを設計・製造します。

IATF 16949
認証済み品質マネジメントシステム
金属 + 樹脂
プレス · 射出成形 · オーバーモールディング · 組立
一貫生産
台湾・鹿港の生産拠点
DFM／RFQ
開発初期の技術レビュー

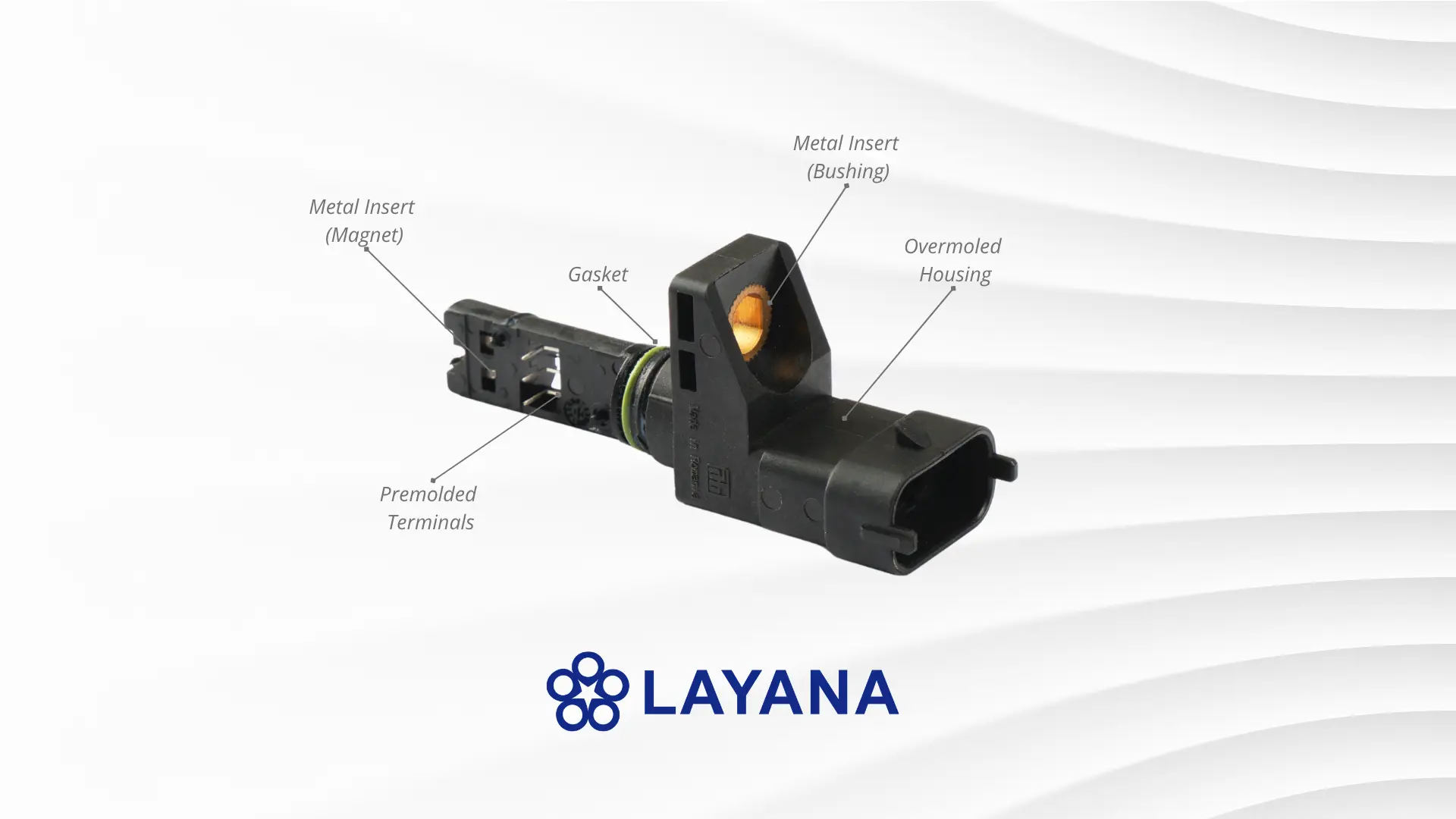

磁石・ブッシュインサート、プレモールド端子、ガスケット、オーバーモールド本体を備えたセンサーハウジング。
要点

センサーハウジングとは、使用環境における信号性能を維持しながら、トランスデューサーを保護・位置決め・封止・接続するために設計された筐体です。

一般には射出成形品で、金属端子やプレス加工したリードフレームをインサート成形で一体化します。材料と形状は、温度、薬品、湿度、振動、電気的ストレス、センシングインターフェースなど、特定の使用環境に合わせて設計します。

記事ナビゲーション セクションへ移動

Layanaの対応範囲

一貫生産の優位性

センシングの安定性、電気接続、シール性能、組立工程を厳密に管理する必要があるセンサーハウジングをご検討ですか。

台湾・鹿港に拠点を置くLayanaは、IATF 16949認証を取得し、高精度なプラスチック射出成形、金属プレス加工、オーバーモールディング、精密組立を専門とするメーカーです。複数工程にまたがる製造ノウハウを生かし、高い信頼性や性能が求められる産業向けのセンサーハウジング開発をOEM企業に提供します。

Layanaは、重要な製造工程を一つの管理された生産システムに集約しています。工程間のばらつきを抑え、寸法と位置の管理を強化し、量産時の安定性を高めることで、センサー性能の安定、インターフェース起因の不具合低減、過酷な環境での長期信頼性向上につなげます。

Layanaの技術チームは、図面、インターフェース要件、材料、公差、年間生産数量を確認し、製造性を評価するとともに、設計初期に潜在リスクを洗い出します。早期のDFM協議とRFQレビューを通じて、コンセプトから量産までの技術方針を明確にし、製造リスクを低減します。

RFQまたは図面を送付してレビューを依頼

定義

センサーハウジングとは

センサーハウジングは、検出素子またはエネルギー変換素子を中心に設計された構造筐体・成形ボディです。製品に応じて、圧電素子、端子、リードフレーム、バスバー、IC、コネクター、コイル、シール、レンズ、音響窓、取付機構などを収容します。自動車、電子機器、IoT、医療、産業機器、エネルギー分野では、多くの場合、次の機能を同時に満たす必要があります。

  • 保護 — 検出素子と電子部品を、ほこり、湿気、薬品、振動、衝撃、温度サイクルから守ります。
  • 高精度な位置決め — 端子、ピン、接点、検出素子を正確に保持し、信号出力を安定させます。
  • 電気絶縁 — 絶縁間隔、沿面距離・空間距離、ストレインリリーフを確保します。
  • 音響・光学・圧力・熱の伝達 — トランスデューサーが外部環境と正しく相互作用できる経路を形成します。
  • 効率的な組立 — モジュール、コネクター、車載システム、医療機器、産業機械への組込みを容易にします。

例えば超音波・音響トランスデューサーでは、素子を機械的・環境的損傷から保護しながら、有効な信号経路を意図せず減衰させない設計が必要です。圧電トランスデューサーでは音響インピーダンス整合が重要な設計課題であり、不整合はエネルギー伝達の低下、信号歪みの増加、S/N比の悪化を招く場合があります（Sahu et al., 2020）。

これは、すべての樹脂ハウジングが音響整合層になるという意味ではありません。音響性能が機能を左右する場合、ハウジング、整合層、バッキング、接着剤、ポッティング材、インターフェース形状を一つのシステムとして検討する必要があります。

機能メカニズム

センサーハウジングの仕組み

適切に設計されたセンサーハウジングは、保護、位置決め、接続、制御されたインターフェースという四つの機能で成り立ちます。

保護

ハウジングは、ほこり、水、油、薬品、摩耗、衝撃に対する最初のバリアです。電気・電子機器では、固形異物および水の侵入に対する筐体保護性能を、一般にIEC 60529のIP保護等級で示します。

位置決め

ハウジングは、センサー、トランスデューサー素子、コネクターピン、プレス端子を所定位置に固定します。わずかなずれでも、電気接続、音響結合、光学アライメント、機械的予圧に影響し、再現性を低下させる可能性があります。

接続

ハウジングには、端子、リードフレーム、ねじインサート、コネクター構造、バスバー、接地・シールド部品を統合できます。インサート成形では金属プレス品を熱可塑性樹脂で封止し、構造支持、環境保護、内部電気接続を一つの部品にまとめられます（Interplex, 2015）。

制御されたインターフェース

ハウジングは、トランスデューサーと外部媒体との接し方を決定します。用途に応じて、音響窓、圧力ポート、光路、可撓膜、熱伝導経路、ガスケット座面、コネクターシールなどを設けます。

構造

センサーハウジングの代表的な構造

一般的なハウジングには複数の機能領域があります。形状は用途ごとに異なりますが、検出素子を保護し、信号経路を制御し、電気接続を位置決めし、インターフェースを封止するという設計思想は共通です。

センサーハウジングの機能領域
機能領域 構成要素と管理機能
外部インターフェース 音響窓、圧力ポート、光路、膜、または外部に露出する検出インターフェース。
ハウジング本体 リブ、ボス、基準面、シール面、取付機構を備えたエンジニアリング樹脂ボディ。
コネクター／ケーブル出口 プレス端子、リードフレーム、ピン、ケーブルストレインリリーフ、コネクターキャビティ。
シール／保護領域 ガスケット溝、オーバーモールドしたエラストマー、溶着部、通気膜、ポッティング境界。
検出素子領域 管理された基準に合わせて配置する圧電素子、センサーチップ、コイル、磁石、その他の検出部品。
金属—樹脂インターフェース インサート成形またはオーバーモールディングで一体化した端子を、金型支持、樹脂流動制御、検査基準によって位置決めします。

工程上の利点

センサーハウジングにインサート成形とオーバーモールディングが有効な理由

従来の組立では、プレス端子、樹脂シェル、ねじ、接着剤、ガスケット、コネクター、カバーを別々に製造して組み合わせます。この方法は、少量生産品や修理可能な製品などでは現在も必要です。

インサート成形とオーバーモールディングは、成形後ではなく成形中に材料を一体化して部品点数や工程を抑えます。インサート成形では、端子、ピン、ねじインサート、バスバー、磁石、シール、金属プレス品などの部品を金型に配置してから樹脂を射出します。樹脂がインサートの周囲に回り込み、恒久的に一体化した部品を形成します。

オーバーモールディングは、一次基材やプレモールド品に第二の材料を成形し、保護、シール、グリップ、構造、外観、ストレインリリーフなどの機能を付加します。剛性のある本体に柔らかいシール材・制振材を組み合わせる場合や、金属—樹脂部品をさらに封止する場合に適しています。

センサーハウジングでは、限られた空間で端子や検出素子を正確に配置し、確実に封止し、環境耐性と電気絶縁を確保する必要があります。プレス加工したリードフレームや端子をインサート成形でプレモールド化し、その後、第二の樹脂またはエラストマーでオーバーモールドできます。二色・二材成形または逐次プレモールド工程により、シール、ストレインリリーフ、振動減衰、構造補強を追加します。

多部品組立で増える負担
  • 部品点数の増加
  • ハンドリング工程の増加
  • 累積公差の拡大
  • 漏れ経路の増加
  • 組立ミス発生機会の増加

材料

材料選定：ハウジングを使用環境に合わせる

材料は、成形しやすさではなく使用環境を起点に選定します。センサーハウジングは、エンジンルームの熱、紫外線、燃料や洗浄薬品、湿気、塩水噴霧、振動、滅菌、衝撃、継続的な電気ストレスにさらされる場合があります。また、薄肉部やインサート周囲をボイドなく充填し、冷却後の寸法を維持し、製品寿命を通じて性能を保つ必要があります。

センサー／トランスデューサーハウジングに用いられる代表的なエンジニアリングプラスチックには、PBT、PPS、PA6/PA66またはガラス繊維強化ナイロン、PC、PC/ABS、POM、LCP、PEEK、PSU、PEI、TPU、TPE、LSRがあります。実際の選択は用途要件によって異なります。

PBT / GF-PBT PA6 / PA66 GF-PA PPS PPA LCP PC PC/ABS POM PEEK PEI PSU TPU TPE LSR 金属インサート

代表的なハウジング材料

材料群、用途、設計上の注意点
材料群 主な特性 代表的なハウジング用途 設計上の注意点
PBT／強化PBT 寸法安定性、電気絶縁性、良好な成形性 コネクター本体、パワーモジュールハウジング、センサーハウジング 具体的なグレードごとに、耐加水分解性と長期耐熱性の確認が必要です。
PA6 / PA66 / GF-PA 強度、靭性、耐熱性、良好な構造特性 車載ハウジング、ブラケット、強化トランスデューサーボディ 吸湿により寸法が変化します。ガラス繊維の配向は反りに影響します。
PPS / PPA / LCP 高温特性、耐薬品性、精密成形性 過酷環境用電子部品、小型端子、高温センサー 成形条件幅、金型、コストの管理には十分な射出成形経験が必要です。
PC / PC-ABS 耐衝撃性、寸法安定性、良好な外観 電子筐体、カバー、保護された屋内用ハウジング 耐薬品応力亀裂性と難燃グレードを検証する必要があります。
TPU / TPE / LSR 柔軟性、シール性、制振性、ソフトインターフェース ストレインリリーフ、防水シール、ケーブルオーバーモールド、ガスケット 層間剥離を防ぐには、基材との接着適合性が重要です。
PEEK / PEI / PSU 高機能、耐熱性、医療・産業用途への適性 医療、航空宇宙、高温用途の特殊小型部品 材料費と加工費が高く、すべての用途で必要とは限りません。

電気用途では難燃性も考慮します。UL 94は、機器・装置部品に使用する高分子材料の燃焼試験を規定し、筐体や電子部品の材料を事前選定する際の代表的な基準です（UL Standards & Engagement, 2026）。

製造性を考慮した設計

OEM向けセンサーハウジングに対するLayanaのDFM支援

製造性の検討は金型製作前に始めます。センサーハウジングで重要なのは、「この形状を成形できるか」だけでなく、「トランスデューサーの機能を維持したまま安定して繰り返し成形できるか」です。Layanaは、金属—樹脂の完成システムとしてDFMレビューを行います。

01

機能伝達経路を定義

外観だけを目的とした設計変更が、音響、圧力、光学、熱、電気のインターフェースを損なわないようにします。

02

基準体系を早期に設定

成形後に端子、検出素子、取付ボス、コネクター形状を測定できるようにします。

03

インサート周囲の樹脂流動を制御

金型製作前に、ゲート位置、ガス抜き、ウェルドライン、樹脂合流部、インサート支持を検討します。

04

射出時にインサートを保護

樹脂圧で移動するおそれがある金属ピン、プレス接点、リードフレーム、バスバーを金型内で確実に支持します。

05

収縮と反りを予測

ガラス繊維強化樹脂、非対称な肉厚、金属と樹脂の熱膨張差が、収縮や反りの原因になります。

06

シール機能を意図的に設計

ガスケット溝、Oリング座面、溶着部、通気膜、オーバーモールドシール、ケーブル出口などを対象とします。

07

アセンブリの使用環境を検証

用途リスクに応じて、温度サイクル、振動、薬品暴露、トルク、引抜力、絶縁耐力、IP保護などを試験します。

金型加工前のシミュレーション

樹脂流動解析と試作・検証により、量産金型の加工前に製造性を確認します。

生産ルート

高信頼性センサーハウジングの製造工程

高精度センサーハウジングの代表的な製造工程は次のとおりです。

  1. 工程 01

    用途要件の確認

    使用環境、規制要件、電気・機械負荷、音響またはセンシングインターフェース、予定生産数量を定義します。

  2. 工程 02

    材料とインサートの選定

    樹脂、金属インサート材、端子めっき、シール材、シールド・接地構造を選定します。

  3. 工程 03

    DFMとシミュレーション

    肉厚、ゲート位置、流動長、ウェルドライン、インサート支持、反りリスク、組立基準を確認します。

  4. 工程 04

    順送プレスまたはインサート製造

    順送プレス加工でリードフレーム、端子、ブッシュ、ねじインサート、バスバーを製造し、バリ、平面度、めっき品質を管理します。

  5. 工程 05

    金型設計

    社内の金型・プレス金型設計技術を活用し、インサートを確実に固定するとともに、インサートを損傷・移動させずに樹脂流動とガス抜きを成立させます。

  6. 工程 06

    インサート成形／プレモールド

    インサートを樹脂で封止し、一次構造体を形成します。

  7. 工程 07

    オーバーモールディング／二次成形

    シール、ストレインリリーフ、保護、色、触感、振動減衰、第二の機能性樹脂を追加します。

  8. 工程 08

    検査と検証

    計測・品質検査により、寸法、端子位置、接着、IP性能、トルク、引抜き、絶縁性能、トレーサビリティを確認します。

  9. 工程 09

    組立と梱包

    金型内組立または二次組立、試験、表示、OEM納入用梱包を行います。

金属プレス、樹脂成形、オーバーモールディング、組立、試験、計測、工程文書を同一の技術計画で運用することで、Layanaの一貫生産体制が最大限に機能します。

OEM企業にとっては、サプライヤー間の引継ぎ削減、設計フィードバックの迅速化、金属—樹脂インターフェースの管理向上という実利があります。このインターフェースは、端子位置、シール健全性、長期信頼性を大きく左右します。

一貫生産

すべての製造工程を垂直統合。

金型・プレス加工から自動化、組立、EOL検査まで。すべての専門技術、工程、検証を一つの工場に集約しています。

01 金型設計・開発 02 03 金属プレス加工 プラスチック射出成形 04 総合的品質管理 05 産業用自動化 06 組立・サブアセンブリ 07 EOL検査

金型からEOL検査まで、すべての工程を一つの工場に集約

仕様策定の指針

OEM企業が明確にすべき品質要件

適切なセンサーハウジング仕様では、「耐久性がある」「防水」といった抽象的な表現ではなく、測定可能な要件を定めます。主な項目は次のとおりです。

  • 寸法公差 — コネクターインターフェース、検出素子位置、シール面、取付穴、基準に対する端子位置。
  • 電気要件 — 絶縁抵抗、耐電圧、沿面距離・空間距離、端子保持力、接点位置。
  • 環境要件 — IP等級、温度サイクル、湿度、塩水噴霧、流体・紫外線暴露、洗浄剤適合性。
  • 機械要件 — 落下、振動、引張力、トルク、挿抜回数、溶着・接着強度。
  • 工程要件 — PPAP／APQP文書、SPC、トレーサビリティ、外観検査基準、合否判定用サンプリング。
  • 材料要件 — 樹脂グレード、ガラス繊維含有率、難燃グレード、色、RoHS／REACH、必要に応じた再生材比率の制限。

自動車向けでは、欠陥予防、サプライチェーンのばらつき・ムダ削減、継続的改善を重視するIATF 16949が重要です。センサーハウジングでは、インサートずれ、ボイド、接着不良、異物、樹脂バリの発生頻度が低くても、結果が重大になり得ます。

Layanaは、DFMレビュー、金型設計、工程検証、工程内検査・計測、生産文書を連携させ、品質要件を工程設計に組み込みます。

リスクレビュー

センサーハウジングの代表的な不具合モード

多くの不具合は、金属—樹脂インターフェース、シール設計、成形中および成形後の樹脂挙動に起因します。金型製作前に次のリスクを確認します。

端子、継ぎ目、ケーブル、通気部、インサート界面の周囲に生じる漏れ経路。
インサートのずれや傾きにより、コネクター位置が外れたり、電気接触が不安定になったりします。
材料不適合、汚染、成形条件の不備により、基材とオーバーモールド材の間で層間剥離が発生します。
不均一な肉厚、ガラス繊維配向、金属と樹脂の熱膨張差、不均衡な冷却による反り。
ハウジング形状、接着剤、ポッティング材、材料選定が音響・センシング伝達を妨げることによる信号劣化。
沿面距離不足、汚染、樹脂バリ、湿気侵入によるトラッキングまたは絶縁破壊。
ボス、スナップフィット、端子、鋭角部で、応力集中や薬品暴露により発生する亀裂。

最も有効な予防策は、製品設計、金型、プレス、成形、品質、組立の各チームによる早期の横断レビューです。高額な不具合の多くは、金型鋼を加工する前に原因が作り込まれます。

Layanaの技術チームは、金型製作前に製造性を確認し、プレスインサートと金型設計を整合させ、インサート位置とシール機構を検証します。さらに、検査結果を量産安定化とばらつき低減に反映します。

対応業界

センサーハウジングの用途

センサーやエネルギー変換素子を実環境で安定して動作させる必要がある分野で、センサーハウジングが使われています。主な用途は次のとおりです。

自動車・EV

ADASセンサー、照明システム、電流・圧力センサー、コネクター一体型トランスデューサー、充電システム、パワーエレクトロニクスモジュール。

産業用自動化

近接センサー、超音波センサー、流量計、ロードセル、振動センサー、設備監視機器。

医療・ヘルスケア

診断センサー、マイクロ流体システム、薬剤投与機器、超音波関連部品、単回使用センサーアセンブリ。

民生電子・IoT

ウェアラブル機器、スマートロック、スマート家電、小型マイク、環境センサー、コネクテッドデバイスモジュール。

航空宇宙・防衛

密閉センサーモジュール、軽量コネクター、アビオニクス部品、流体管理センサー、高信頼性小型部品。

電力・エネルギー

バスバーやリードフレームを内蔵し、絶縁、沿面距離、熱管理を重視するパワーエレクトロニクス用ハウジング。

サプライヤー戦略

一貫した金属—樹脂メーカーが重要な理由

センサーハウジングは、精密金属加工と精密樹脂成形の境界に位置します。端子、リードフレーム、バスバーにはプレス技術が必要で、封止、シール、絶縁、形状精度には成形技術が必要です。最終アセンブリには検査と工程管理も欠かせません。これらを複数のサプライヤーに分けると、設計変更への対応が遅れ、品質責任も分散しやすくなります。

金属—樹脂の一貫生産パートナーは、金属インサートと樹脂インターフェースを同時に設計できます。端子位置、樹脂流動、接合形状、ストレインリリーフ、検査形状をより確実に管理できます。OEM企業にとっての価値は、部品点数やサプライヤー数の削減だけでなく、プレスインサート設計から量産までを一貫して管理できることです。

Layanaは、順送プレス、インサート成形、オーバーモールディング、金型、自動化、検査、組立を含む社内生産能力を一貫生産モデルの下で運用しています。文書化した工程管理と計測体制により、自動車、電子、医療、産業、エネルギー用途に対応します。

Layana製部品

センサーハウジングアセンブリ

Layanaが車載トランスデューサー／センサーアセンブリ向けに製造する部品です。各部品は、プレス加工した金属要素とエンジニアリング熱可塑性樹脂ボディを組み合わせ、順送プレスとインサート成形によって社内で一貫生産します。

斜めの取付アーム、金属ブッシュ、一体型ピンコネクターを備えた、ガラス繊維強化PA66製の黒色車載センサーハウジング。

センサー

業界
自動車
材料
PA66+30%
色
黒
C5191リン青銅端子をインサート成形した、ガラス繊維強化PA66製の黒色車載コネクターハウジング。

コネクター

業界
自動車
材料
PA66+30%+C5191
色
黒
金めっきC2680黄銅接点4点をPPAコネクターキャビティにインサート成形した、丸型フランジ付きセンサーハウジング。

接点

業界
自動車
材料
PPA+65%+C2680
色
黒
ツイストロック、取付ボスの黄銅ねじインサート2点、一体型ピンコネクターを備えた、ガラス繊維強化PBT製センサーハウジング本体。

センサーボディ（ツイストロック）

業界
自動車
材料
PBT, 30%GF
色
黒
丸型取付フランジ、露出したインサート成形金属端子2枚、一体型3ピンコネクターを備えた、ガラス繊維強化PBT製センサーハウジング。

ハウジング

業界
自動車
材料
PBT, 20% GF
色
黒
C5191リン青銅ピンを備えた、ガラス繊維強化PA66製の車載速度・角度検出センサーハウジング。

速度・角度検出

業界
自動車
材料
樹脂：PA66+30%GF · ピン：C5191
色
黒

よくある質問

よくある質問 — センサーハウジング

センサーハウジングは、より大きなシステム内でトランスデューサーまたは検出素子を保護・位置決め・封止・接続するために設計された筐体または成形ボディです。
代表的な材料は、PBT、PPS、PA6/PA66またはガラス繊維強化ナイロン、PC、PC/ABS、LCP、PEEK、TPU、TPE、LSRです。温度、薬品、電気要件、シール、寸法安定性、コストに応じて選定します。
インサート成形では、端子、ピン、リードフレーム、バスバー、ねじインサートなどを樹脂に直接封止できます。位置精度、強度、絶縁性、組立効率の向上に有効です。
可能ですが、防水性は設計に組み込み、試験で検証する必要があります。オーバーモールディングにより、重要なインターフェースにシール、ストレインリリーフ、封止を一体化できます。最終設計は、用途に応じたIPX防水試験で確認します。
可能です。防塵性能は、ハウジング形状、シール設計、溶着・組立方法、通気設計、検査管理に左右されます。完全防塵が必要な場合は、該当する固形異物のIP保護等級に基づいて検証します。
有効です。適合するエラストマーや軟質オーバーモールド材は、振動を吸収し、ケーブル出口・端子部の応力を低減し、内部の繊細な部品を保護します。金型製作前に、材料適合性、接着性、圧縮永久ひずみ、環境劣化を確認します。
量産金型の製作前に、材料適合性、熱膨張、インサート保持力、端子位置、シール構造、流動解析、検査基準、電気要件、検証試験を確認します。LayanaはDFM段階でこれらをレビューし、金型とインサートの設計を連携させ、性能に直結する形状へ検査点を設定します。
